Регулировка тросов кпп мерседес вито 638



Тросик АКПП

Vito W638. Клуб любителей микроавтобусов и минивэнов

Тросик АКПП ⇐ Vito W638

Модераторы: ARKus, бетман

Сообщение Dimarik 505 » 31 мар 2012, 01:39

Сообщение aleks777 » 06 апр 2012, 08:11

Сообщение Dimarik 505 » 11 апр 2012, 00:46

Сообщение ganya » 02 май 2012, 17:25

Сообщение Kamilchu » 20 июн 2012, 11:56

Сообщение -Odessit- » 21 июн 2012, 00:24

Сообщение ganya » 21 июн 2012, 19:51

Сообщение JeeP » 15 фев 2016, 08:53

Сообщение Фел » 15 фев 2016, 11:49

Сообщение JeeP » 15 фев 2016, 12:05

Сообщение Фел » 15 фев 2016, 14:05

Му. ки в сервисе кайман-моторс на староватутинском проезде меняли радиатор и порвали тросик АКПП.

Машина едет, только если включить коробку снизу
Ездить так не очень.

ЕЗДИТЬ НАДО СРОЧНО И МНОГО.

звоните в любое время, кто может отдать или продать. Очень актуально до 27-28.12.08.

Данные машины в подписи.

Откуда: Исландия
Изв, но ск стоит в исл-ии экспл-я авто со старыми нормативами выхлопа в год? Ну, просто, тут все не о чём не вкурсе, ток остаётся догадываться.

тросик кик-даун от чего подходит 2с-т CR30. Town Ace
если не торопиться, то можно ездить и без него. Он нужен только при обгонах и типа динамичной ( относительно к массе и лобовому сопротивлению буса) езде 😥 .

Источник

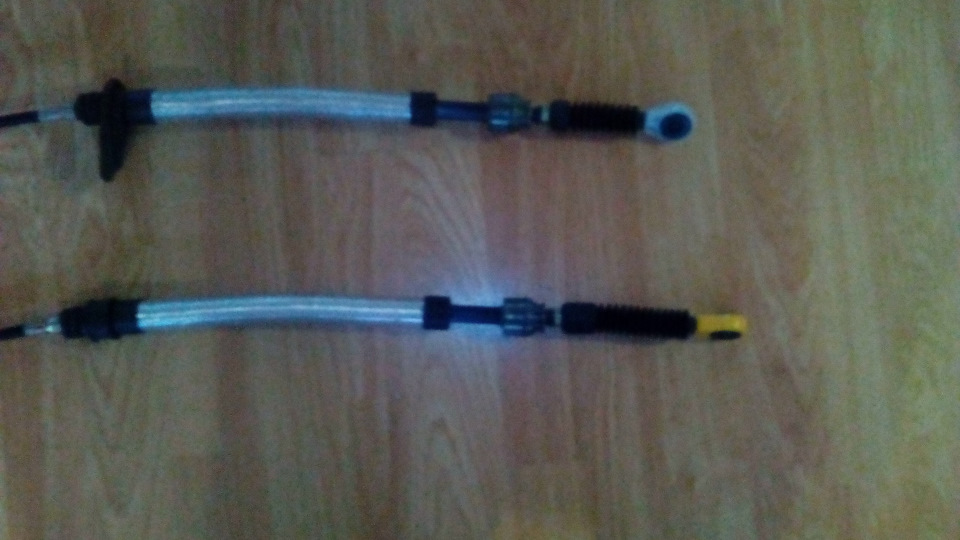

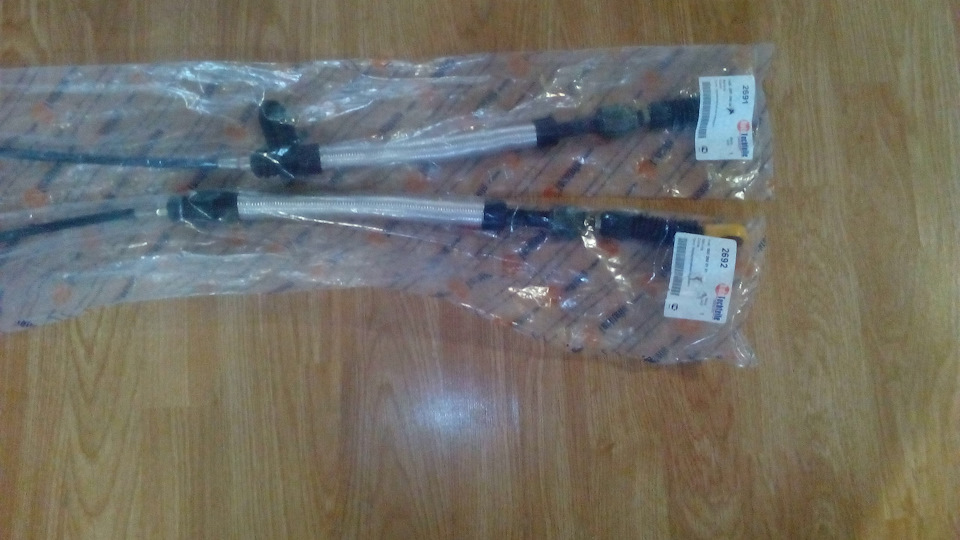

Мерседес Вито 638 ремонт кулисы (троса). Mersedes Vito 638

Я прошу прощения, если название ролика не полностью соответствует его содержимому. Это
хитрый шаг для раскрутки канала!
Пишите мне в контакт https://vk.com/id366844256
Однокласники https://ok.ru/profile/213246837599
Мои каналы
О авто и технике https://www.youtube.com/channel/UCtqPGQxTdfhdNMOZhUFNzbA
Игра битва замков https://www.youtube.com/user/Kran984
Если хотите стать блогером раскажу всю правду.
Моя реферальная ссылка к манетизации AIR http://join.air.io/KrajnikovAnton
Здесь можно поддержать канал
http://www.donationalerts.ru/r/kran
http://www.donationalerts.ru/r/antonkpdgomel
похожие каналы для привязки
Акер механик, крайников Антон, немагия, Авто блогер, AkerMehanik, симонов,
Главная дорога, Анатолий шарий, ивангай, сергей симонов,

Ремонт автономки Eberspacher Hydronic D5WZ. Проверка датчиков.
Не запускается мокрая (жидкостная, тосольная) автономка Гидроник, Неисправность датчика температуры.
СТО Тим Сервис г. Харьков
Автономный отопитель Eberspächer D5WZ не запускается
Запуск с WEBASTO в -32°С (Nissan Safari (TD42))
Автономка не запустилась на столе. Догреватель двигателя нерабочий. предстоит разбирать и смотреть что меняем. Мозги или просто чистка?

Разборка показала, что была засорена мазутом жаровая труба и испаритель в том числе. После замены жаровой трубы — печь заработала.
Профилактика Webasto Thermo Top V.avi
Показано, как разбирается подогреватель Webasto Thermo Top V, как делать чистку горелки, советы по ремонту и переделке догревателя в предпусковик.
Инструкция Webasto
WEBASTO-21RUS (Видео снято для снятия напряжения )
Автономная печка от запорожца ВЕБАСТО (WEBASTO Russian Zaporozhets)

Видео Мерседес Вито 638 ремонт кулисы (троса). Mersedes Vito 638 канала Антон КПД Гомель

Источник

Стояночный тормоз Mercedes Vito с 1995 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов Mercedes-Benz Vito , прокачка тормозов Mercedes-Benz Vito , схема тормозной системы Mercedes-Benz Vito , ремонт тормозной системы Mercedes-Benz Vito , неисправности тормозной системы Mercedes-Benz Vito , нет тормозов Mercedes-Benz V Класс , прокачка тормозов Mercedes-Benz V Класс , схема тормозной системы Mercedes-Benz V Класс , ремонт тормозной системы Mercedes-Benz V Класс , неисправности тормозной системы Mercedes-Benz V Класс

Стояночный тормоз

Регулировка стояночного тормоза

  1. Регулировочный болт.
  2. Регулировочная гайка.

1. Вывернуть по одному болту с каждого заднего колеса.

Внимание:
Выровнять транспортное средство между стойками подъемника и разместить четыре опорных диска в предусмотренных для этого заводом-изготовителем транспортного средства опорных точках.

2. Поднять транспортное средство.

3. Ослабить тросы стояночного тормоза при помощи регулировочного болта (1).

4. Расположить свободное отверстие колесного болта выше регулировочной гайки (2).

5. Отрегулировать регулировочную гайку (2).

Примечание:
Вставить отвертку через свободное отверстие колесного болта и повернуть регулировочную гайку (2) до тех пор, пока заблокируются колеса. Затем повернуть на четыре зуба в противоположном направлении.

6. Затянуть регулировочный болт (1) до тех пор, пока тросы стояночного тормоза не будут провисать.

7. Привести в действие стояночный тормоз два или три раза.

8. Затянуть колесный болт.

9. Проверить стояночный тормоз на стенде.

Болт крепления колеса: 175 Н∙м.

Педаль стояночного тормоза

Снятие педали стояночного тормоза

  1. Рычаг снятия со стояночного тормоза.
  2. Кронштейн рычага снятия со стояночного тормоза.
  3. Контактный выключатель.
  4. Трос управления.
  5. Крепежный хомут.
  6. Кронштейн троса педали стояночного тормоза.
  7. Виниловое кольцо.
  8. Боковой крепежный хомут переводного рычага.
  9. Переводной рычаг.
  10. Захват.
  11. Возвратная пружина захвата.
  12. Трос стояночного тормоза.
  13. Педаль стояночного тормоза.
  14. Захват зуб.
  15. Болт.
  16. Ограничительный ролик и ограничительная шайба.
  17. Стопорная гайка.
  18. Болты крепления кронштейна переводного рычага.
  19. Боковые болты кронштейна переводного рычага.
  20. Болты крепления кронштейна переводного рычага к кузову.
  21. Крепеж рычага снятия со стояночного тормоза к переводному рычагу.
  22. Крепеж троса к кузову.
  23. Опорная плита.
Читайте также:  Как отрегулировать холостой ход форд фокус 2

Внимание:
Выровнять транспортное средство между стойками подъемника и разместить четыре опорных диска в предусмотренных для этого заводом-изготовителем транспортного средства опорных точках.

1. Поднять транспортное средство.

2. Снять транспортное средство со стояночного тормоза.

3. Отсоединить трос (4) от рычага снятия со стояночного тормоза (1).

4. Снять кронштейн рычага снятия со стояночного тормоза (2).

5. Отсоединить трос (12) от кронштейна (6).

6. Снять виниловое кольцо (7) с троса (12).

Примечание:
Снять виниловое кольцо (7) с направляющей троса при помощи специального инструмента 129 589 11 63 00.
Заменить поврежденное виниловое кольцо (7).

7. Снять крепежный хомут (5) и отсоединить педаль стояночного тормоза (13).

Примечание:
При установке, необходимо нанести тонкий слой смазки А 000 989 62 51 10 на анкерный штифт.

8. Отсоединить разъем от контактного выключателя (3).

9. Вывернуть стопорную гайку (17) и снять контактный выключатель (3).

10. Вывернуть болт (15).

11. Снять трос управления (4) с опорной плиты (23).

12. Снять захват (10) и переводной рычаг (9).

13. Снять опорную плиту (23) и педаль стояночного тормоза.

Примечание:
Опорная плита (23) может быть снята и установлена как индивидуальный компонент, так и в сборе со всеми элементами.

Установка педали стояночного тормоза

1. Установку произвести в порядке обратном снятию.

2. Отрегулировать стояночный тормоз.

Болт крепления ограничителя педали: 7,5 Н∙м.

Болт крепления кронштейна педали: 27 Н∙м.

Рычаг стояночного тормоза

Снятие рычага стояночного тормоза

  1. Облицовка.
  2. Облицовка.
  3. Трос стояночного тормоза.
  4. Болт.
  5. Рычаг стояночного тормоза.
  6. Индикатор.
  7. Облицовка.
  8. Опора.
  9. Болт.
  10. Кабеля индикатора.
  11. Регулировочные болты.

Внимание:
Выровнять транспортное средство между стойками подъемника и разместить четыре опорных диска в предусмотренных для этого заводом-изготовителем транспортного средства опорных точках.

1. Поднять транспортное средство.

2. Снять транспортное средство со стояночного тормоза.

3. Ослабить тросы стояночного тормоза при помощи регулировочного болта (11).

4. Снять облицовки.

5. Отсоединить крепежный зажим со штифтом и снять передний трос стояночного тормоза с рычага стояночного тормоза.

Примечание:
Снять виниловое кольцо (7) с направляющей троса при помощи специального инструмента 129 589 11 63 00.
Заменить поврежденное виниловое кольцо (7).

6. Вывернуть болты (9) крепления опоры (8) и отсоединить рычаг стояночного тормоза (5).

7. Отсоединить кабеля индикатора (10) от индикатора (6).

8. Снять индикатор (6).

Примечание:
Прижать защелки индикатора друг к другу.

9. Снять облицовку (7).

10. Вывернуть болты (4) и отсоединить опору (8).

Установка рычага стояночного тормоза

1. Установку произвести в порядке обратном снятию.

2. Отрегулировать стояночный тормоз.

Болт крепления рычага стояночного тормоза к опоре: 27,5 Н∙м.

Болт крепления опоры рычага стояночного тормоза к опоре сиденья: 7,5 Н∙м.

Тормозные колодки стояночного тормоза

Снятие тормозных колодок стояночного тормоза

  1. Регулировочный болт.
  2. Втулка.
  3. Тормозные колодки.
  4. Возвратная пружина.
  5. Возвратная пружина.
  6. Фиксатор расширения.
  7. Штифт.
  8. Пружина сжатия.
  9. Регулировочный болт.

1. Снять задний тормозной диск.

2. Ослабить тросы стояночного тормоза.

Примечание:
Ослабить регулировочный винт (9).

3. Отсоединить возвратную пружину (5).

4. Отсоединить пружины сжатия (8).

5. Отсоединить тормозные колодки (3) с регулировочным болтом (1) и возвратной пружиной (4).

6. Отсоединить фиксатор расширения (6) от троса стояночного тормоза.

Примечание:
При установке, необходимо нанести тонкий слой смазки А 000 989 62 51 10 на фиксатор расширения (6) и штифт (7).

Установка тормозных колодок стояночного тормоза

1. Установку произвести в порядке обратном снятию.

2. Отрегулировать стояночный тормоз.
