Регулировка тросиков кпп поло седан



Регулировка привода управления механической коробкой передач Поло Седан

Вам потребуется стальной стержень.

1. Установите рычаг управления коробкой передач в нейтральное положение.

2. Сдвиньте муфты стопорных механизмов крепления тросов переключения и выбора передач вперед, по направлению пунктирных стрелок, и зафиксируйте муфты в разблокированных положениях поворотом муфт против часовой стрелки.

3. Нажмите на шток А выбора передач в направлении стрелки, поверните поводок Б по часовой стрелке и утопите его внутрь корпуса механизма переключения передач, чтобы зафиксировать шток А.

4. Снимите рамку чехла рычага управления коробкой передач

5. Вставьте стержень Б подходящего диаметра в отверстия А и В кулисы, зафиксировав тем самым рычаг управления коробкой передач в нейтральном положении.

6. Убедитесь, что тросы выбора и переключения передач расположены в механизмах фиксации без натяжения.

7. Поверните муфты стопорных механизмов (см. операцию 2 выше в данном подразделе) по часовой стрелке до упора, пружины вернут муфты в исходное положение, и тросы будут зафиксированы в наконечниках.

8. Поверните поводок Б (см. операцию 3) до упора против часовой стрелки до момента его выталкивания из корпуса механизма переключения передач возвратной пружиной. При этом шток А выбора передач разблокируется.

9. Извлеките из отверстий кулисы фиксирующий стержень Б (см. операцию 5) и установите чехол рычага управления коробкой передач.

Источник

Регулировка тросов кулисы на МКПП VAG

ChiPer

Админ

Инструкция по регулировке тросов кулисы для авто с механической коробкой передач (МКПП-5, МКПП-6)

Данная инструкция предназначена для водителей чей выбор пал на автомобили VAG с пятиступенчатой и шестичтупенчатыми механическими коробками передач платформ PQ35 и MQB. Данная процедура необходима для решения таких проблем как:

  • уменьшения свободного хода КПП
  • настройки более «четкого» включения передач
  • уменьшения так называемого «уступа» при включении передачи
  • делается после замены коробки, сцепления и крайне рекомендована при замене масла

Сразу оговорюсь, что данная инструкция актуальна как для автомобилей концерна VAG c МКПП-5, так и с МКПП-6.

В данной статьей описана процедура регулировки кулисы на примере автомобиля Skoda Octavia A7fl 2017 г.в. с 6-ти ступенчатой механической коробкой передач и двигателем 1.4 150 л.с.

Для того, чтобы отрегулировать тросы:

1) Следует зафиксировать положение кулисы коробки передач. Для этого нужно открыть капот и найти ее (кулису КПП). Она представляет из себя металлическую лапку с противовесом. Задача кулисы переключать передачи в коробке в зависимости от ее положения. Положение кулисы регулируется с помощью двух тросов, которые идут от рычага переключения передач (в салоне) непосредственно к ней самой. 1 трос отвечает за горизонтальное положение, кулисы, а второй трос за вертикальное. Так вот, у основания кулисы есть специальный Г-образный пластиковый рычажок.

Изначально он находится в паралелльном состоянии относительно земли. Чтобы зафиксировать кулису неоходимо одной рукой притопить ее вниз (почти до упора), а второй рукой повернуть рычажок по часовой стрелке на 90 градусов. Сразу оговорюсь, что процедура может получится не сразу, при этом не стоит силой пытаться поворачивать рычаг, так как есть вероятность его деформирования. Поэтому аккуратно, найдите ту высоту кулисы при которой рычаг аккуратно повернется.

2) Далее находим 2 троса кулисы. У них необходимо ослабить пружины. Для этого находим пластиковые кольца, которые зажимают резьбовые фикстаторы, беремся за них пальцами и отжимаем пружины «на себя» до упора. Затем поворачиваем их по часовой стрелке, тем самым фиксируя в крайнем нижнем состоянии. Данную процедуру необходимо произвести с обоими тросами.

3) Теперь идем в салон автомобиля, где снимаен накладку рычага МКПП. Для этого сначала вынимаем резиновый коврик в пенале за рукояткой МКПП, беремся за облицовочный кожух рукоятки и тянем на себя. После чего кожух должен спокойно отщелкнуться:

4) Под ним находим 2 отверстия, которые необходимо совместить специальным ВАГовским фиксатором: T10027 A

Но если данного инструмента нет, то вполне подойдет обычно сверло на 5мм. Сверло необходимо вставить в оба паза, тем самым зафиксировав положение рычага КПП.

5) Теперь можно вернуться к подкапотному пространству и отщелкнуть пластиковые кольца на тросиках, которые фиксировали пружины. Делать это необходимо просто поворачивая их по часовой стрелке. Под действием пружины стопорный механизм вернется в свое исходное состояние:

Читайте также:  Регулировка дверных петель лягушек

6) Ну и последний штрих — снять фиксацию самой кулисы, надавив на нее одной рукой и повернув фиксирующий ключик против часовой стрелки в изначальное положение.

На этом регулировка кулисы переключения передач на механической коробке закончена. Также можно ознакомиться с официальной документацией по регулировке тросов кулисы для МКПП VAG

Также есть отличный ролик, где рассказывается и показывается данная процедура на снятой коробке передач:

Проводится активный набор модераторов, подробности здесь.
Прежде чем задать на форуме вопрос — убедитесь, что вы будете первым.
Внимательно ознакомьтесь с Правилами форума .

Поддержать проект:
Яндекс Деньги: 410012123136543
BTC: 1C2sJoVR4w2PQ1kxYsE4NccXv2ZLFMqT3G

Источник

Трансмиссия Volkswagen Polo седан

Коробка передач

Автомобиль Volkswagen Polo седан может комплектоваться одной из двух коробок передач: либо шестиступенчатая автоматическая 09G, либо пятиступенчатая механическая 02Т.

Автоматическая коробка передач 09G

Cоставлена по традиционной планетарной схеме с торможением фрикционами и через гидротрансформатор соединена с коленчатым валом двигателя. Электронная система управления автоматической коробкой передач постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя. При малой скорости движения система управления во избежание перегрузки двигателя не позволяет включить более высокую передачу. Невозможно и включение понижающей передачи на слишком большой скорости, чтобы не допустить превышение максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически, без участия водителя, переключаются на более низкие частоты. В момент полной остановки автомобиля автоматически включается первая передача.

Автоматическая коробка передач состоит из гидротрансформатора, насоса, планетарного редуктора, многодисковых муфт, многодисковых тормозов и блока клапанов.

Гидротрансформатор играет роль сцепления. В начале движения автомобиля он плавно соединяет двигатель и механизм коробки передач, а также увеличивает крутящий момент. Корпус гидротрансформатора соединен с коленчатым валом двигателя через ведущий диск и постоянно вращается при работе двигателя. Внутренняя полость гидротрансформатора заполнена рабочей жидкостью. Двигатель вращает гидротрансформатор, что приводит в действие насосное колесо, создающее потоки рабочей жидкости в направлении турбинного колеса. Последнее начинает вращаться за счет потоков рабочей жидкости, создаваемых насосным колесом. При большой разности скоростей вращения турбинного и насосного колес реактор изменяет направление потока жидкости, увеличивая крутящий момент. По мере уменьшения разницы скоростей он становится ненужным и поэтому установлен на обгонной муфте.

Гидравлическая система управления автоматической коробкой передач включает в себя насос, регулятор давления, золотниковый клапан выбора диапазона АКП, вспомогательные клапаны (соленоиды), муфты и тормоза. Насос, установленный в передней части картера коробки передач, создает давление и подает рабочую жидкость ко всем системам в коробке передач.

Планетарный редуктор системы Равинье — зубчатая передача с наружными и внутренними зацеплениями шестерен, которая обеспечивает различные способы соединения ее элементов для получения различных передаточных чисел.

Планетарные ряды соответствуют блоку шестерен в механической коробке передач и помогают изменить передаточное отношение в автоматической трансмиссии при переключении передач.

Ленточные тормоза временно блокируют элементы соответствующего планетарного ряда на корпус автоматической коробки передач.

Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Кулиса селектора автоматической коробки передач установлена в том же месте на тоннеле пола, что и рычаг управления механической коробкой, и соединена с блоком управления на коробке передач тросом.

Дифференциал конический, четырехсателлитный. Герметичное соединение внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками.

Механическая коробка передач 02Т

Выполнена по двухвальной схеме с синхронизированными передачами. Коробка передач и главная передача с дифференциалом имеют общий картер. К передней части картера коробки передач присоединен картер сцепления. На заднюю часть картера коробки передач установлена стальная штампованная крышка.

На первичном валу расположены ведущие шестерни I и II передач и передачи заднего хода, изготовленные за одно целое с первичным валом, а ведущие шестерни III, IV и V передач свободно вращаются на игольчатых подшипниках.
Вторичный вал объединен с ведущей шестерней главной передачи, кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I и II передач. Ведомые шестерни III-V передач и передачи заднего хода установлены на шлицах.

Читайте также:  Уровень топлива в карбюраторе вихря отрегулировать

Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов и III-IV передач, установленных на вторичном валу и первичном валах соответственно, а также муфты синхронизатора V передачи, установленной на первичном валу. Передача заднего хода включается вводом в зацепление промежуточной шестерни заднего хода с ведомой шестерней, представляющей собой венец, изготовленный за одно целое с муфтой включения I и II передач, установленной на шлицах вторичного вала. Механизм переключения передач расположен внутри картера коробки передач. Снаружи находятся два рычага механизма: рычаг переключения и рычаг выбора передач.

Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, расположенного в картере коробки передач. Для обеспечения четкого включения передач рычаг переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. От нагрева тепловым излучением системы выпуска отработавших газов тросы защищены термоэкраном, установленным на основании кузова. Тросы выбора и переключения передач конструктивно отличаются друг от друга и не взаимозаменяемы.

Главная передача состоит из пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал далее на приводы передних колес.

Дифференциал механической коробки передач по конструкции полностью аналогичен дифференциалу автоматической коробки передач.

Механическая коробка передач VW Polo седан: 1 – фланец привода правого колеса; 2 – картер сцепления; 3 – первичный вал; 4 – механизм переключения коробки передач; 5 – фиксатор для регулировки привода управления коробкой передач; 6 – картер коробки передач; 7 – выключатель света заднего хода; 8 – задняя крышка; 9 – сапун; 10 – фланец привода левого колеса; 11 – пробка сливного отверстия.

Приводы передних колес

Приводы передних колес включают наружные и внутренние шарниры равных угловых скоростей (ШРУС), соединенных валами приводов. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает осевые смещения валов при повороте передних колес и работе подвески.

Наружный шарнир типа Бирфильд состоит из корпуса, сепаратора, обоймы и шести шариков. Для размещения шариков в корпусе шарнира и в обойме выполнены канавки. В продольной плоскости канавки выполнены по радиусу. Это обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступице переднего колеса и прикреплен к ней гайкой. Обойма наружного шарнира установлена на шлицах вала и зафиксирована на валу стопорным кольцом.

Внутренний шарнир привода автомобиля с механической коробкой передач типа Лебро, как и шарнир типа Бирфильд, состоит из корпуса, сепаратора, обоймы и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. Отличие этого шарнира от шарнира типа Бирфильд состоит в том, что канавки корпуса шарнира выполнены прямыми, а не радиусными, что позволяет деталям шарнира перемещаться в продольном направлении. Корпус внутреннего шарнира прикреплен шестью болтами к фланцу с наружными шлицами, закрепленному в полуосевой шестерне коробки передач пружинным стопорным кольцом, установленным в проточку хвостовика фланца. Обойма внутреннего шарнира установлена на шлицах вала и зафиксирована на валу стопорным кольцом.

В наружных шарнирах типа Бирфильд и Лебро установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя, к тому же в запасные части поставляют только шарнир в сборе, а также малый ремкомплект, включающий в себя стопорное кольцо, чехол, хомуты крепления чехла и в некоторых случаях смазку.

Внутренний шарнир привода автомобиля с механической коробкой передач типа Трипод состоит из корпуса и трех роликов на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. В корпусе шарнира выполнены пазы для роликов. Трехшиповая ступица зафиксирована на валу стопорным кольцом Ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Наконечник корпуса внутреннего шарнира с наружными шлицами закреплен в полуосевой шестерне коробки передач пружинным стопорным кольцом, установленным в проточку вала Внутренний шарнир типа Трипод поставляют в запасные части в виде двух ремкомплектов: большого, включающего в себя все детали шарнира, и малого, аналогичного ремкомплекту наружного шарнира.
Для смазки шарниров применяется специальная смазка с дисульфидом молибдена (отечественный аналог ШРУС-4). Полости всех шарниров защищены от попадания дорожной грязи и воды резиновыми гофрированными чехлами, закрепленными на корпусах шарниров и валах приводов хомутами: соответственно большими и малыми.

Читайте также:  Как отрегулировать двери на старых шкафах

Валы приводов различаются по длине, поэтому приводы правого и левого колеса невзаимозаменяемы.

Приводы правого «А» и левого «В» колес Volkswagen Polo седан (МКПП): 1– корпус внутреннего шарнира; 2 – держатель грязезащитного чехла внутреннего шарнира; 3 – грязезащитный чехол внутреннего шарнира; 4 – хомут крепления грязезащитного чехла внутреннего шарнира; 5 – вал привода правого колеса; 6 – малый хомут крепления грязезащитного чехла наружного шарнира; 7 – грязезащитный чехол наружного шарнира; 8 – большой хомут крепления грязезащитного чехла наружного шарнира; 9 – корпус наружного шарнира; 10 – защитная шайба; 11 – вал привода левого колеса.

Сцепление

Сухое однодисковое сцепление с центральной диафрагменной пружиной установлено на автомобилях Volkswagen Polo седан с механической коробкой передач.

Нажимной диск смонтирован в стальном штампованном кожухе, прикрепленном шестью болтами к маховику двигателя.
Ведомый диск расположен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной между маховиком и нажимным диском.

Подшипник выключения сцепления на направляющей втулке прикреплен двумя болтами к картеру сцепления и перемещается по втулке вилкой, опирающейся на шаровую опору, ввернутую в картер сцепления. Шаровая опора приводится в действие рабочим цилиндром гидропривода выключения сцепления. Подшипник зафиксирован на вилке двумя пружинными фиксаторами. Вилка закреплена на шаровой опоре также пружинным фиксатором.

Гидравлический привод выключения сцепления:

  • главный цилиндр, установленный в моторном отсеке рабочего цилиндра;
  • трубопровод, заключающий в себя трубку и шланги;
  • педаль сцепления, соединенная с толкателем главного цилиндра фиксатором.

Кронштейн педали сцепления прикреплен гайками к щиту передка кузова. В исходное положение педаль возвращается пружиной.

Главный цилиндр соединен шлангом с бачком, общим для обоих главных цилиндров и установленным на главном тормозном цилиндре. Рабочий цилиндр прикреплен болтами к картеру коробки передач и воздействует своим штоком на вилку. В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления при эксплуатации не предусмотрена.

Элементы сцепления VW Polo седан: 1 – картер сцепления; 2 – рычаг выключения сцепления; 3 – подшипник выключения сцепления; 4 – нажимной диск с кожухом сцепления в сборе («корзина»); 5 – кожух сцепления; 6 – ведомый диск; 7 – маховик.

Источник

Трос привода сцепления с автоматическим регулятором
Трансмиссия. Механическая коробка 085. Фольксваген Поло 3

Снятие

1. Отсоедините отрицательный провод от батареи.

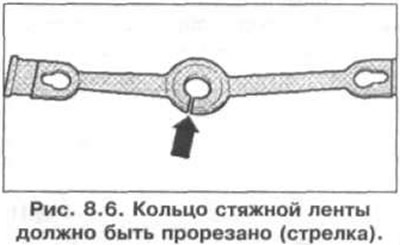

2. Кольцо стяжной ленты должно быть прорезано (стрелка) (рис. 8.6).

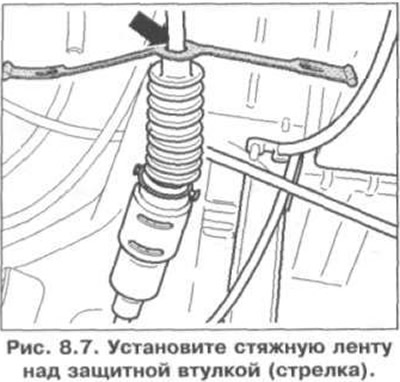

3. Установите стяжную ленту над защитной втулкой (стрелка) (рис. 8.7).

4. Нажмите до упора педаль сцепления как минимум 5 раз.

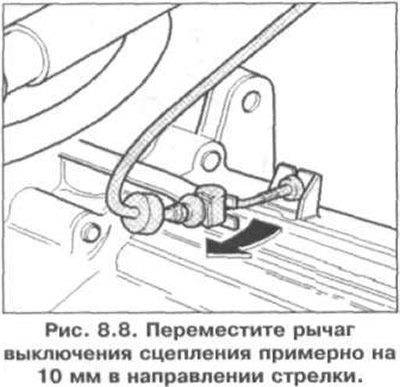

5. Переместите рычаг выключения сцепления примерно на 10 мм в направлении стрелки (рис. 8.8). Рычаг выключения сцепления должен перемещаться легко. Регулировочный механизм должен быть сжат.

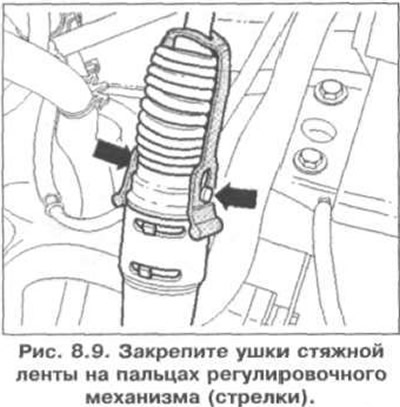

6. Закрепите ушки стяжной ленты на пальцах регулировочного механизма (стрелки) (рис. 8.9).

7. Отцепите трос привода сцепления от рабочего рычага коробки передач.

8. Извлеките резиновую втулку из опоры на коробке передач.

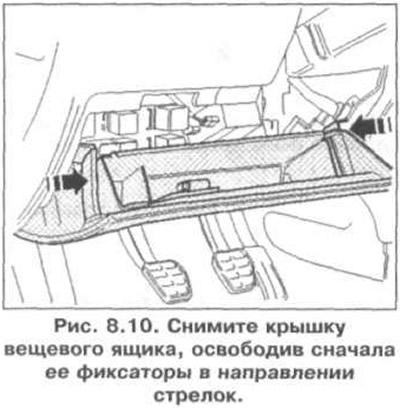

9. Снимите крышку вещевого ящика, освободив сначала ее фиксаторы в направлении стрелок (рис. 8.10).

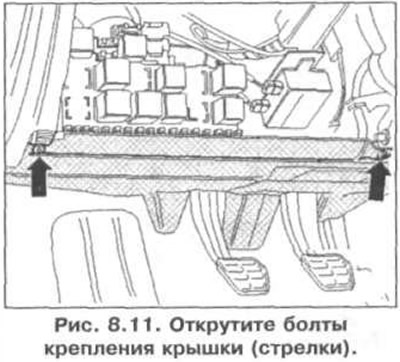

10. Открутите болты крепления крышки (стрелки) (рис. 8.11).

11. Отсоедините блок реле от опор. Не отсоединяйте проводку от реле и жгутов проводов.

12. Отсоедините электропроводку от фиксаторов.

13. Снимите крышку для педали сцепления с опорного кронштейна (стрелки 1 и 2) (рис. 8.4).

14. Отцепите трос привода сцепления от педали сцепления (стрелка) (рис. 8.5).

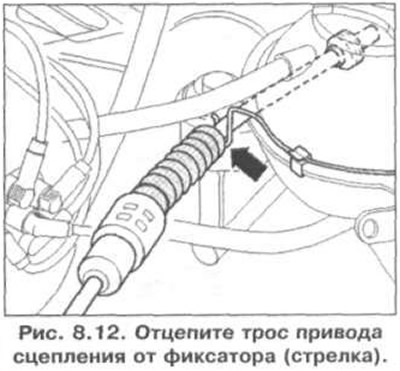

15. Отцепите трос привода сцепления от фиксатора (стрелка) (рис. 8.12).

16. Снимите трос привода сцепления.

Установка

17. Установка проводится в порядке, обратном снятию.

Источник
