Регулировка сход развала ваз 2121 своими руками



Развал схождение нива 2121 своими руками

ощущение «против шерсти» возникает при движении руки внутрь, к корпусу машины — налицо расходимость колес. Если то же ощущение вы испытываете, когда рука идет наружу — у колес имеется сходимость (рис. 106).

Проверка углов схождения и развала колес

В практике автолюбителей есть несколько способов проверки углов установки передних колес. Вот один из них.

На концы толстой лески диаметром 0,8—1,0 мм (можно взять тонкий шнур) нужной длины приделайте крючки из проволоки, которыми закрепите натянутую на уровне центра передних и задних колес леску, как показано на рис. 107-1. Между боковой поверхностью заднего колеса и леской (рис. 107-2) вставьте регулируемую по размеру «а» (от 26 до 32 мм) проставку, в качестве которой используйте два деревянных бруска размерами 15^10×26 мм и 15x10x6 мм. Угол схожде-

Рис. 107-1. Так закрепляется леска на дисках колес: 1 — леска; 2 — крючок; 3 — закраина диска

Рис. 107-2. Проверка угла схождения: 1 —переднее колесо; 2—леска; 3 — узкий брусок (15x10x6 мм); 4 — широкий брусок (15×10*26 мм); 5 — заднее колесо

ния передних колес, определяемый зазором «б», в норме, если с установленным широким бруском (26 мм) леска касается переднего колеса, а с двумя брусками (26+6=32 мм) — касание отсутствует. При необходимости добейтесь такого положения регулировкой тяг, как указано в инструкции.

Угол развала колес проверяется обычно при помощи отвеса и линейки на горизонтальной площадке. Но тут есть неудобство; нелегко найти такую площадку. Между тем ее может заменить любая ровная поверхность, если провести два измерения — когда машина стоит в одном, а затем во встречном направлении, опираясь колесами на одни и те же места. Сложив и разделив пополам полученные в первом и во втором случаях величины углов, определим истинное значение угла развала колес, поскольку угол наклона площадки сам собой исключится (в первом положении он прибавится к измерению, во втором — отнимется).

Регулировка схождения на «Ниве»

Когда отмечен интенсивный износ боковых дорожек у шин на передних колесах, то используют метод постепенной подрегулировки «на клей». Для этого на сухую и обезжиренную поверхность изношенной дорожки наносят полоску клея «Момент» длиной около 150 мм. После небольшого пробега (6 км) проверяют. Если клей стерся, то муфту тяги поворачивают на несколько оборотов. И так повторяют до тех пор, пока клей не будет оставаться на местах, где не должно быть износа.

Для балансировки колес

Случается, что для самостоятельной статической балансировки колес автомобиля не удается найти грузика нужного веса. Из этого положения можно выйти, если вместо одного грузика требуемого веса устанавливать два или четыре. Расстояния между ними определяем по номограмме, составленной для 13-дюймовых колес («Жигули», «Москвич», «Запорожец»).

Например, в точке А колеса (рис. 108) требуется поставить грузик весом 70 г. Находим на горизонтальной оси номограммы точку, соответствующую этой величине, и проводим из нее вертикаль до

Проверку и регулировку углов установки передних колес выполняют на специальных стендах в соответствие с инструкцией на стенд.

Предупреждение: Проверка углов установки колес обязательна, если проводится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

Контроль и регулировку углов установки колес проводите на автомобиле под статической нагрузкой 3140 Н (320 кгс) (четыре человека и 40 кг в багажнике).

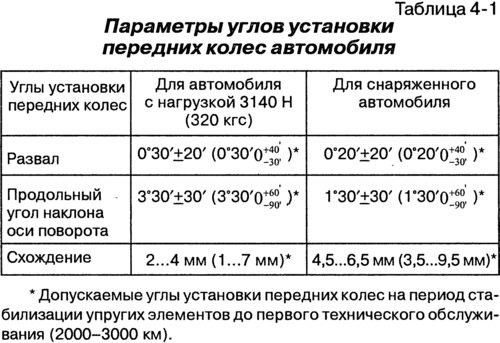

При контроле и регулировке углов установки передних колес необходимо руководствоваться параметрами, указанными в табл. 4-1.

Перед регулировкой углов установки колес проверьте:

• давление воздуха в шинах;
• осевой зазор в подшипниках ступиц передних колес;
• исправность амортизаторов (отсутствие заклинивания штоков);
• радиальное и осевое биение шин;
• зазор в шаровых шарнирах подвески;
• свободный ход рулевого колеса.

Обнаруженные неисправности устраните и проведите необходимые регулировки.

После установки автомобиля на стенд, непосредственно перед контролем углов необходимо «прожать» подвеску автомобиля, прикладывая 2-3 раза усилие в 392-490 Н (40-50 кгс), направленное сверху вниз, сначала на задний, а потом на передний бампер.

Очередность проверки и регулировки колес должна быть следующей:

• 1. Угол продольного наклона оси поворота.
• 2. Угол развала.
• 3. Схождение.

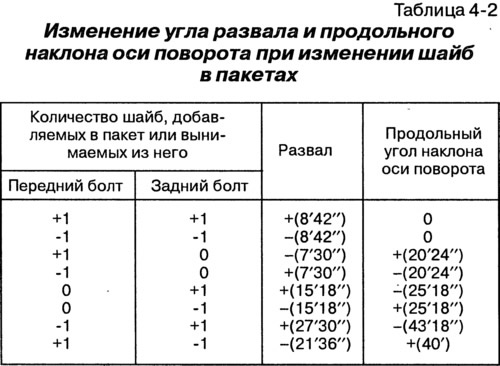

Угол продольного наклона оси поворота. Если при проверке величина угла не будет соответствовать данным, приведенным выше, необходимо изменить количество регулировочных шайб 50 (рис. 4-1), установленных между осью верхнего рычага и кронштейном поперечины (см. табл. 4-2).

Примечание. Данные приведены для шайб толщиной 0,75 мм. Плюс — добавление шайбы, минус — снятие шайбы.

Для регулировки угла продольного наклона оси поворота:

• отверните гайки крепления оси верхнего рычага передней подвески и переставьте шайбы с одного болта на другой до получения нормального значения угла. Угол продольного наклона оси поворота увеличивается при перестановке шайб с заднего болта на передний и уменьшается при обратной перестановке;
• заверните гайки динамометрическим ключом и проверьте правильность угла продольного наклона оси поворота.

Угол развала передних колес

Если угол развала отличается от нормы, то необходимо отрегулировать его, изменив количество шайб 50 (рис. 4-1), установленных между осью верхнего рычага и кронштейном поперечины.

Для уменьшения угла развала снимите с обоих болтов одинаковое количество шайб, а для увеличения — добавьте.

Схождение передних колес

Если величина схождения отличается от нормы, то необходимо ослабить стяжные хомутики боковых тяг и ключом 67.7813.9504 повернуть обе муфты на одинаковую величину в противоположных направлениях; таким образом муфты навертываются или свертываются и изменяют длину боковых тяг.

Выполнив регулировку, установите стяжные хомутики прорезью назад, с допустимым отклонением вниз на 60° к горизонтальной плоскости автомобиля. При затянутых гайках кромки прорезей стяжных хомутиков не должны соприкасаться.

После регулировки схождения колес проверьте, нет ли задевания колес и деталей рулевого привода за смежные детали подвески колес и кузова. Для этого поверните до отказа колеса в обе стороны до упора сошки в болты крепления картера рулевого механизма.

Разрушение схождения колес своими руками — пошаговая аннотация

Хорошего времени суток, почетаемые автовладельцы? Не пожимайте плечами, дескать, а для чего проживая в городке, знать, как самому сделать разрушение схождение. На каждом шагу 100 либо шиномонтаж, там есть оборудование. Нужно сделать разрушение схождение, взял и заехал.

Вы правы, в городке сейчас совсем не надо забивать для себя голову излишними познаниями об устройстве автомобиля и устранении дефектов. Просто готовьте средства, подъезжайте к автосервису, а там вас и «раскрутят» по полной программке.

А если вы оказались за чертой городка, в поселке либо деревне, где понятия не имеют о том, что такое щит для регулировки колесной базы. Либо линейка регулировки угла схождения колес. А ведь не так и издавна, разрушение схождение своими руками являлась обыденной технологической операцией. Правда и машины тогда были поординарнее, и автосервис отсутствовал.

Читайте так же

Основные параметры для развала схождения колес

Итак, волею судеб вы оказались в населенном пт, в каком отсутствует такое благо цивилизации, как автосервис. И, закон «падающего бутерброда» вдруг срабатывает, происходит поломка.

Или для вас придётся поменять амортизатор, или отремонтировать подвеску, к примеру, шаровую опору. В любом из этих случаев после ремонтных работ необходимо сделать разрушение схождение колес. А где сделать разрушение схождение? В гараже бывшего совхоза компьютерный щит регулировки колес как-то не прижился. А вот стародавняя линейка регулировки угла схождения найдётся непременно.

Зачем нам необходимо будет делать, хотя бы простый разрушение схождения своими руками? А чтоб можно было ехать и управлять автомобилем, и чтоб доехать до автосервиса на колесах с обычным протектором, а не на лысой в одну сторону резине.

Параметры развала схождения для всех колес:

• Развалом колёс именуется угол меж вертикалью колеса и плоскостью вращения колеса. При отрицательном развале колесо ориентировано вовнутрь вертикали верхней частью, а при положительном развале высшая часть колеса направляется наружу.
• Схождением колес именуется угол меж направлением движения и плоскостью вращения колеса. Схождение колес измеряется в миллиметрах либо в градусах/минутках.

Сход-развал Нива своими руками.

Тренеруемся , выводоим углы фронтальной подвески Нива 21214! Не судите строго!

Параметры развала схождения для управляемых колес:

• Углом поперечного наклона именуется угол меж проекцией оси поворота на вертикальи поперечную плоскость колеса.
• Продольным углом наклона оси поворота колеса (кастр) именуется угол меж проекцией оси поворота колеса на продольной плоскости и вертикалью. Кастр при проведении правильной регулировке разрушение схождения колес, обеспечивает самовыравнивание колеса за счёт скорости. Обычный кастр равен 6 0.

Как сделать развал на ниве своими руками.

Как сделать развал схождение колес своими руками

Регулировка угла развала колес

Читайте так же

Для того, чтобы сделать развал схождение в полевых условиях, вам понадобится: площадка (ровная, ещё лучше со смотровой ямой), стандартный набор инструментов, мел, шнур-отвес, линейка.

• выставить колеса в положение движения прямо.
• мелом сделать отметки на колесе по диаметру вверху и внизу.
• прикладываем к крылу шнур с отвесом и в месте меток измеряем расстояние от обода до шнура. Разница в измерении должна быть ±3 мм.
• прокатить авто вперед, чтобы метки повернулись на 90 0 и повторить процедуру замера (это делается для чистоты проведения замеров, т.к. ни крыло, ни колесо, ни площадка не являются идеально ровными).
• снять колесо, отпустить два болта крепления кронштейна поворотного кулака и амортизатора.
• сдвигаем поворотный кулак наружу или внутрь на расстояние и в направлении полученное в результате замеров.
• закрепить кронштейн и колесо на место.

Этой процедурой мы добьёмся правильной установки угла развала колеса. Допускаются следующие погрешности нормы угла развала переднего колеса: заднеприводные авто. 1/3 мм; переднеприводные авто.1/1 мм.

Регулировка угла схождения колес

Регулировка схождения колес производится специальной телескопической линейкой. Обязательно ровная поверхность и колеса в направлении «прямо».

• мелом на внутренней стороне покрышки, вплотную к диску на обоих колесах ставим метки – точки.
• линейка устанавливается концами в эти точки так, чтобы не касаться никаких деталей кузова, подвески и т.д., и фиксируется. При этом «0» совмещаем с неподвижным указателем шкалы.
• чуть двигаем авто вперед, так, чтобы линейка смещалась назад, не касаясь никаких деталей.
• проверяем показания. Расстояние между колесами стало меньше – укорачиваем рулевые тяги, если больше, то удлиняем рулевые тяги. Регулируем длину тяг с помощью муфты.

Таким образом, проведенная регулировка развала схождения колес своими руками в полевых условиях, позволит вам более-менее благополучно добраться до ближайшего автосервиса и выполнить контрольные замеры развала схождения на стенде.

Удачи вам при проведении операции «развал схождение колес своими руками».

Источник

Развал схождение на ниве своими руками.

При поворотах свист и жрет резину. Что делать?! В сервисе не хотят браться.

Когда еще была первая нива, а именно трехдверное детище тольяттинского завода, у нее была большая проблема с тем, чтобы выставить развал схождение. В сервисах даже слышать не хотели о нивах и о том, чтобы сделать все по-человечески. Чтобы автомеханики могли выставить развал хоть как-то, по их мнению, нужно было заменить потрескавшиеся сайлентблоки в рычагах. При попытках открутить рычаги, ломались воротки и лопались головки. Поэтому Самостоятельно заменить их не получалось, а в сервисе просили в районе 10 тысяч за эту процедуру!

Кстати о этой неприятной и сложной процедуре я, на днях, писал тут .

В итоге было решено попробовать выставить развал схождение при помощи натянутой веревки. Сначала выставили развал, потом, обтянув всю машину веревкой выставили схождение. И резина перестала свистеть, машину почти перестало тянуть влево. Это была победа.

Вот примерно так все происходило.

Так машина и проездила около 5 тысяч км, пока у нее не оторвался солдатик вместе с задним мостом.

А теперь то же самое колесо имеет мозги на шниве. Тоже переднее правое. Сервисы конечно же открещиваются, говорят «не умеем мы нивы делать». А тут ко всему прочему и сайленты порвались в лоскуты, поэтому нужно сначала заменить в них резинки. Ну и попутно наконечники заменить, пружины и амортизаторы. Ух, сумма вырисовывается не слабая.

Так, что, дерзайте, старые дедовские способы до сих пор вполне себе работают, возможно на машинах с изменяемым кастором такое не прокатит, но на нивах, классике и прочих отечественных автомобилях, легко и просто!

Спасибо всем, кто прочитал, буду рад подписке на канал

Источник

Сход развал своими руками ваз 2121

Разрегулированный сход-развал на Ниве 2121, как и других автомобилях, оборачивается последствиями различной тяжести: от преждевременного износа покрышек до ухудшения курсовой устойчивости и управляемости. Чтобы подобного не произошло, рекомендуется регулярно проверять углы установки колес, а также производить настройку схода-развала своими руками, учитывая особенности модели.

Когда требуется регулировка

Нарушение схода и развала может произойти в связи с:

Заменой ключевых элементов подвески (шаровые опоры, рулевые тяги, рычаги, сайлентблоки и пружины), изменением клиренса; Сильным механическим воздействием на колеса; Естественным износом ходовой части автомобиля.

Диагностика Узнать о проблемах с углами установки колес возможно несколькими способами различной степени точности:

Грубая — по внешним проявлениям (неравномерное истирание резины, увод авто в сторону и т.д.); Средняя – путем нанесения на места, где износа быть не должно, дорожки клея и контрольного осмотра после 6 км движения по ровному участку дороги; Точная – натягивая между осями в соответствии с чертежом толстую леску с крючками и используя набор проставок. В качестве последних применяются бруски толщиной 26 и 6 мм. Угол схождения считается нормальным, если при установке широкой проставки леска задевает борт шины, а при увеличении толщины до 32 мм – не касается.

Для определения угла схождения используется отвес.

В качестве условий, необходимых для получения истинных сведений: обеспечить нормативное давления во всех шинах, обеспечить правильность геометрических размеров дисков, установить машину на ровную площадку, нагрузить автомобиль 320 кг на сидячих местах и 40 кг в багажнике.
В данных условиях необходимо достичь указанных значений:

Видео, схождение своими руками

Ниже описано, как сделать сход развал самому.

Регулировка углов продольного наклона оси поворота и развала колес

Для исправления углов на Ниве 21214 производится изменение числа регулировочных прокладок, установленных на оси верхнего рычага. Так, при использовании шайб из металла 0,75 мм значения будут варьироваться в соответствии с таблицей:

Чтобы провести настройку, откройте капот и ослабьте гайки крепления верхнего рычага с помощью 19 мм накидного ключа.

В зависимости от зафиксированного отклонения, удалив или добавив, установить необходимое количество прокладок, затянуть гайки моментом 70-80 Н*м и произвести повторный замер.

Регулировка схождения

Чем регулируется? Спец приспособлением 67.7813.9504 и 13 мм ключом.

Ослабьте гайки и стяжные хомуты рулевых тяг.

Установите требуемые длины рулевых трапеций слева и справа.

После завершения регулировки стяжные хомуты затягиваются в положении – прорезью в сторону багажника, не допуская соприкосновения кромок и отклонения от продольной оси более 60º.

Видео 2

Сход развал своими руками ваз 2121 : 2 комментария

Здравствуйте скажите какое количество шайб должно быть на верхнем рычаге нива21214.

именно то, которое необходимо для правильной регулировки.

Источник

Углы установки передних колёс

t – угол продольного наклона оси поворота;
М – центр колеса;
Y – угол развала колес;
δ – угол поперечного наклона оси поворота;
М – центр колеса;

Б–А – схождение передних колес;
А и Б – расстояние (мм) между колесами спереди и сзади;
δs – угол схождения передних колес;
S – колея.
