Регулировка осей на ниве

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: угол продольного наклона оси поворота, угол развала и угол схождения колес. Различают еще угол поперечного наклона оси поворота, но он задан геометрией поворотного кулака и не регулируется.

Угол продольного наклона оси – угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на болтах крепления оси верхнего рычага. При удалении шайб с заднего болта или при добавлении на передний он увеличивается, при обратной перестановке – уменьшается. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Для того чтобы облегчить себе регулировку схождения колес, развала и продольного наклона оси поворота, следует тщательно выполнять все ремонтные работы. Если при сборке были повторно использованы прежние регулировочные шайбы, то углы развала и продольного наклона оси поворота должны оставаться достаточно точно отрегулированными.

Угол развала колёс – угол между плоскостью вращения колеса в положении «прямо» и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется изменением количества шайб на болтах крепления оси верхнего рычага. Для уменьшения развала снимают с обоих болтов равное количество шайб (пакеты шайб равной толщины), для увеличения – добавляют. На заводе на каждый болт ставят по одной шайбе толщиной 3 мм, остальные шайбы – 0,75 мм. При необходимости удаляют толстые шайбы. Если все шайбы удалены, но отрегулировать углы не удается, проверьте состояние резинометаллических шарниров и поперечины подвески: расстояние между наружными поверхностями кронштейнов поперечины возле болтов крепления осей верхних рычагов должно быть 736±1,5 мм. Если это не так, замените поперечину, проверьте геометрию кузова на СТО. При сильном отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора.

Схождение колёс – угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол измеряется как разность расстояний А и Б (см. рисунок). Схождение способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Угол регулируется изменением длины боковых рулевых тяг вращением регулировочных муфт при ослабленных стяжных хомутах. Перед регулировкой сошку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса стоят горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя. (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты.) Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем угол развала и в последнюю очередь – схождение колес.

У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кгс (4 человека в салоне и 40 кгс груза в багажнике) углы установки колес должны находиться в следующих пределах:

Источник

Проверка и регулировка углов установки передних колес

Проверку и регулировку углов установки передних колес выполняют на специальных стендах в соответствии с инструкцией на стенд.

Предупреждение. Проверка углов установки колес обязательна, если проводится замена или ремонт деталей подвески, которые могут повлечь за собой изменение установки колес.

Контроль и регулировку углов установки колес проводите на автомобиле под статической нагрузкой 3140 Н (320 кгс) (четыре человека и 40 кг в багажнике).

Углы установки колес должны иметь следующие значения:

• развал -0°30′ ± 20′
• продольный угол наклона оси поворота 3°30 ± 30
• схождение -3 ± 1 мм.

Перед регулировкой углов установки колее проверьте-

• давление-воздуха в шинах;
• осевой зазор в подшипниках ступиц передних колес,
• исправность амортизаторов (отсутствие заклинивания штоков);
• радиальное и осевое биение шин;
• зазор в шаровых шарнирах подвески;
• свободный ход рулевого колеса.

Обнаруженные неисправности устраните и проводите необходимые регулировки.

После установки автомобиля на стенд, непосредственно перед контролем углов необходимо «прожать» подвеску автомобиля, прикладывая 2-3 раза усилие в 392-490 Н (40-50 кгс) (направленное сверху вниз), сначала на задний бампер, а потом — на передний.

Очередность проверки и регулировки колес должна быть следующей:

• 1. Угол продольного наклона оси поворота
• 2. Угол развала
• 3. Схождение

Угол продольного наклона оси поворота

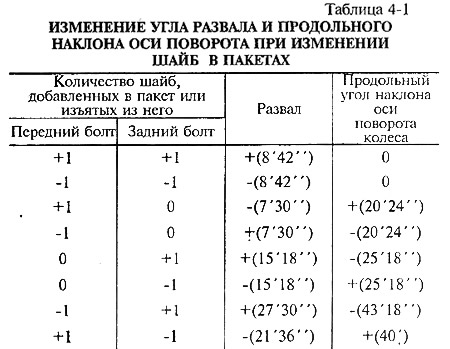

Если при проверке величина угла не будет соответствовать данным, приведенным выше, необходимо изменить количество регулировочных шайб 50 (рис. 4-1), установленных между осью верхнего рычага и кронштейном поперечины (см. табл. 4-1).

Примечание. Данные приведены для шайб толщиной 0,75 мм. Плюс — добавление шайбы, минус — снятие шайбы.

Для регулировки угла продольного наклона оси поворота:

• отверните гайки крепления оси верхнего рычага передней подвески и переставьте шайбы с одного болта на другой до получения нормального значения угла. Угол продольного наклона оси поворота увеличивается при перестановке шайб с заднего болта на передний и уменьшается при обратной перестановке;
• заверните гайки динамометрическим ключом и проверьте правильность угла продольного наклона оси поворота.

Угол развала передних колес

Если угол развала отличается о нормы, то необходимо отрегулировать его, изменив количество шайб 50 (рис. 4-1), установленных между осью верхнего рычага и кронштейном поперечины.

Для уменьшения угла развала снимите с обоих болтов одинаковое количество шайб, а для увеличения — добавьте.

Схождение передних колет

Если величина схождения отличается от нормы, то необходимо ослабить стяжные хомутики боковых тяг и ключом 67.7813.9504 повернуть обе муфты на одинаковую величину в противоположных направлениях; таким образом муфты навертываются или отвертываются и изменяют длину боковых тяг.

Выполнив регулировку, установите стяжные хомутики прорезью назад, с допустимым отклонением вниз на 60° к горизонтальной плоскости автомобиля. При затянутых гайках кромки прорезей стяжных хомутиков не должны соприкасаться.

После регулировки схождения колес проверьте нет ли задевания колес и деталей рулевого привода за смежные детали подвески и кузова. Для этого поверните до отказа колеса в обе стороны до упора сошки в болты крепления картера рулевого механизма.

Источник

Регулировка осей на ниве

Используя свой многолетний опыт работы на поприще регулировки «схода-развала» (далее СР), хотел бы поделиться с вами своими мыслями по этому поводу, дать некоторые рекомендации и полезную информацию.

Вспоминаю времена тотального дефицита (лет 10-15 тому назад): хороший «развал» всегда был проблемой №1 для автомобилистов. Сервисов, где можно было воспользоваться этой услугой — по пальцам перечесть, а мест, где делали качественно, и того меньше.
Что же изменилось за последнее десятилетие. Мастерские по «сход-развалу» заполонили Москву. Многие из них оснащены по последнему слову техники. А найти стоящего мастера все равно зачастую остается проблемой для клиента. Поэтому основным критерием выбора была и остается информация, полученная от друзей и знакомых, а не реклама на улицах, в газетах и по TV.

Итак, вам необходимо сделать СР. Что нужно сделать перед визитом на сервис?

• Покрышки слева и справа должны иметь одинаковую размерность и быть идентичны по модели.
• Все четыре колесных диска должны быть абсолютно одинаковые по всем параметрам (посадочный диаметр, ширина, вылет). Это условие особенно важно для регулировок на компьютерных стендах.
• Параметры дисков должны соответствовать техническим требованиям вашего автомобиля. Так, например, нежелательно ставить на ВАЗ-08(09) диски от «классики» и наоборот, т. к. они имеют разный вылет, что приводит к изменению плеча обката колеса, заданного конструкцией подвески. То же самое будет при использовании на Ниве волговских дисков и вообще — дисков с вылетом меньше штатного.
• Если ваше желание сделать СР связано с установкой нового комплекта резины, то не спешите устанавливать резину на автомобиль, пока как следует не отдефектуете ходовую часть и не устраните неисправности. Частенько бывают такие случаи, когда клиент, «переобувшись», приезжает на СР, а мастер находит у него какую-то неисправность, не позволяющую сделать эту операцию. Хорошо, если этот дефект можно устранить на месте, но бывает так, что неисправность имеет более глобальный характер, что не позволяет устранить ее сейчас же, т. к. требует от клиента больших материальных затрат. И приходится ему энное количество времени ездить на новой резине без СР, что иногда бывает губительно для оной.
• Обратите внимание, какое положение занимает руль вашей машины при движении по прямой и одинаковое ли количество оборотов он имеет влево и вправо от этого положения. Впоследствии, заострите внимание мастера на этой информации.
• Выровняйте давление в колесах согласно инструкции.

Конечно, все перечисленные выше пункты хороший мастер по СР должен отследить сам. Но это уж, как говорится, на кого нарветесь. Поэтому лучше перестраховаться.

Итак, вы уже у ворот автосервиса. Если вы здесь впервые и никто из ваших знакомых здесь тоже не бывал, то основная задача не нарваться на откровенную «лажу». Несколько советов.

• Не мешало бы поинтересоваться, имеется ли у сервиса сертификат качества на данный вид услуг.
• Узнайте, какой объем работ входит в предложенные расценки. До сих пор еще существуют «заповедники», где ограничиваются только развалом и схождением, а про кастер и слыхом не слыхивали, не говоря уж о смещениях передней и задней осей и т. д.
• Внимательно наблюдайте за процессом проверки и регулировки.

Процесс регулировки СР

Перед началом регулировки опытный мастер должен внимательно осмотреть машину, произвести диагностику ходовой части, проверить давление в колесах. При обнаружении недостатков поставить в известность клиента и отсрочить выполнение СР до устранения неисправностей.

Обязательной составной частью подготовительных операций является операция «компенсации биения обода колеса». Практически любой колесный диск имеет искажения геометрической формы. Чтобы исключить влияние этих искажений на результаты регулировки и проводится операция «компенсации». Внешне это выглядит так: вывешивается передний (или задний) мост автомобиля, навешиваются приборы на колеса, и каждый прибор индивидуально регулируется под то колесо на котором он находится. В принципе этих тонкостей знать рядовому автолюбителю необязательно. Но если вы вдруг заметили, что мастер пропустил эту операцию, это должно вас насторожить. Исключение составляют стенды последнего поколения (т. н. 3D-технология), где «компенсация» производится без вывешивания мостов, а путем прокатывания машины взад-вперед.

Следующий этап: общая диагностика геометрии ходовой части согласно показаниям приборов и выявление недостатков, которые могут влиять на устойчивость и управляемость автомобиля независимо от качества регулировки СР (смещение лонжеронов, смещение мостов и т. п.).

Понятие СР вмещает в себя не только регулировку развала и схождения, но и замер и по возможности регулировку еще нескольких параметров, о которых я расскажу ниже.

Оптика или компьютер?

Перед клиентом всегда стоит вопрос, куда ехать: на оптический или на компьютерный стенд? Разрешу извечные споры на эту тему: можно сделать ОДИНАКОВО ПЛОХО как на первом, так и на втором. В конечном итоге все зависит от мастерства «развальщика» и от того, с какой любовью он относится к своему оборудованию и вообще — к своей профессии. Стенд может быть наикрутейшим, но если он не проходит регулярную проверку и не откалиброван должным образом, то вся его точность сводится на «нет».

Оптические стенды более просты, но надежны в эксплуатации. Правда, точность измерения на порядок ниже. Существенным недостатком оптических стендов является то, что он единовременно может диагностировать только одну ось (переднюю или заднюю). Как правило делается только «передок» и мы не видим, что творится с задним мостом. Между тем, погрешности углов заднего моста могут влиять на управляемость и устойчивость автомобиля в несколько раз сильнее, чем передний мост. На оптическом стенде не видно очень важного параметра — повернутости заднего моста, которая задает т. н. «угол движения» автомобиля. Поэтому при регулировке на оптическом стенде всегда остается вероятность того, что руль будет иметь некоторый наклон при движении а/м по прямой.

Компьютерный стенд с замкнутым контуром измерения свободен от этого недостатка. Кроме того, на нем знающий специалист легко может выявить все недостатки в геометрии кузова (была машина в аварии или нет), поскольку диагностируются оба моста одновременно, их взаимное расположение по отношению к оси симметрии автомобиля (повернутость, смещение и т. д.). Но оговорюсь сразу: существуют компьютерные стенды с незамкнутым контуром измерения и стенды старых годов выпуска с несовершенными программами. Их функциональность гораздо ниже предыдущих. Поэтому надо знать, куда ехать.

Еще один «плюс» компьютерной регулировки состоит в получении документальной распечатки результатов регулировки. Другое дело, что не каждый в состоянии понять, что обозначают те или иные напечатанные там параметры. Желающим могу по возможности разъяснить их.

Распечатка результатов регулировки

Развал передний (Camber) — это угол наклона колеса по отношению к дорожному покрытию в вертикальной плоскости (угол «альфа» на рисунке). Если верхняя часть колеса наклонена к центру автомобиля, то развал отрицательный, если наружу, то положительный. В нашем случае развал составляет: для левого колеса — +33′ (минуты) для правого — +36′. Оба значения находятся в поле допуска. Важно! Левый и правый развал по величине должны быть максимально приближены друг другу. Разность между ними выражает следующий параметр.

Разность развалов не должна превышать 30′, т. к. может вызывать увод а/м от прямолинейного движения.

Продольный наклон оси поворота — кастер (Caster) — угол между осью поворота колеса и вертикалью на виде сбоку. Кастер является очень важным параметром. Разница в значениях кастера для левого и правого колес свыше допустимых значений приводит к уводу а/м в сторону колеса, имеющего меньшее значение. Разность значений кастера выражается следующим параметром.

Разность наклонов — получается в результате вычитания из большего значения кастера одного из колес — меньшего и не должна превышать 30′ (в нашем случае составляет 7′).

Поперечный наклон оси поворота (King-pin) — то угол наклона оси поворота колеса в поперечной плоскости при виде спереди (угол «бета» на первом рисунке). Задается конструкторами для т. н. весовой стабилизации передних колес. На «Ниве» значения этого угла изменяются вместе с изменением развала.

Смещение передней оси (Set-back) — характеризует симметричность расположения передних колес относительно оси симметрии автомобиля. Передняя (задняя) ось — это линия, проведенная между центрами вращения левого и правого колеса соответственно. Внимание! Очень важный параметр! Чем ближе значение смещения оси к нулю, тем лучше. Положительное значение этого параметра говорит о том, что левое переднее колесо стоит несколько ближе к заднему, чем правое (в нашем случае +7′, это примерно 3,5 мм). При отрицательных значениях — наоборот. Поэтому этот параметр характеризует состояние передка кузова (смещение лонжеронов, погнутость элементов подвески и т. п.). Теоретически допустимое отклонение 20. 30′. На практике — чем меньше, тем лучше.

Хочу поставить в известность владельцев Нив о том, что это уникальный в своем роде автомобиль. На нем предусмотрена регулировка смещения передней оси независимо от регулировки кастера (этого я за свой многолетний опыт работы не встречал ни на одном другом а/м). Правда, операция эта довольно трудоемкая и как правило не входит в цену СР.
Суть проблемы на большинстве а/м состоит в том, что: теоретически смещение передней оси изменяется вместе с изменением кастера (выполняется одним и тем же регулировочным узлом). При этом получается следующая картина: при введении значений разницы кастера для левого и правого колес в допустимые пределы смещение передней оси тоже должно автоматически устанавливаться в допустимых пределах. Но это справедливо лишь в ситуации, когда у автомобиля все в порядке с геометрией передка. На а/м с нарушенной геометрией при нормальном значении смещения пер. оси получается большая разница в значении кастера для левого и правого колес (что неизбежно приводит к уводу а/м). Выправляем кастер — уходит значение смещения оси.
На «Ниве» же есть регулировка смещения передней оси, которая находится на нижнем рычаге передней подвески. На оси нижнего рычага имеется два комплекта регулировочных шайб, переставляя которые можно сдвигать рычаг вперед или назад, выравнивая смещение оси. При этом естественно изменяется и кастер. Но кастер потом вводится в норму регулировкой в верхнем рычаге (вместе с регулировкой развала).

Перейдем к заднему мосту. Следующие четыре параметра (схождение раздельное, схождение суммарное, развал и разность развалов) аналогичны передним.

Угол движения (Trust-angle) — характеризует повернутость заднего моста относительно оси симметрии автомобиля. Внимание! Важный параметр! Чем ближе к нулю, тем лучше. Положительное значение означает повернутость вправо, отрицательное — влево. «Ноль» — мост стоит строго перпендикулярно оси симметрии автомобиля. Предельно допустимые величины: до 20 минут (но это нежелательно, т. к. даже при этих отклонениях автомобиль едет как бы немного боком, пусть даже незаметно на глаз, что приводит к плохому поведению а/м на дороге, особенно скользкой). Отклонения больше допустимых требуют оперативного вмешательства (даже на нерегулируемом мосту нужно изыскивать способ поставить его ровно).

Смещение задней оси (Set-back) — см. смещение передней (аналогично), но справедливо лишь для машин с независимым задним мостом.

Значения углов установки передних колес для Нивы

В мануале указаны значения только для нагруженного автомобиля: статическая нагрузка 3140 Н (320 кГ) или четыре человека и 40 кГ в багажнике. Реально при регулировке салон автомобиля пуст, соответствующие углы взяты из базы компьютерного стенда.

Источник Компьютерная база Мануал Параметры Без нагрузки Под нагрузкой 3140 Н (320 кГ) мин. макс мин макс развал -0 о 15′ +0 о 25′ +0 о 10′ +0 о 50′ схождение +0 о 22′ (2 мм) +0 о 37′ (4 мм) +0 о 22′ (2 мм) +0 о 37′ (4 мм) кастер +3 о 00′ +4 о 00′ +3 о 00′ +4 о 00′
