Регулировка кулисы ниссан альмера классик



Качественный ремонт кулисы Альмера Классик по разумной цене

Кулисой нередко принято называть собственно рычаг механической коробки переключения передач, но такое употребление этого термина не вполне корректно.

Рычаг – это лишь видимая часть айсберга, на самом же деле это целый механизм и состоит он из нескольких компонентов.

Более того: кулиса – это народное название, говоря же строго техническими терминами, устройство это именуется тягой привода управления коробки передач.

Что такое кулиса и ее назначение

Механизм этот многосоставной, и почти все сопряженные его компоненты имеют подвижные соединения. А там, где соединения деталей нежесткие, всегда необходима регулировка. Вот и рассматриваемый нами агрегат не является исключением из этого правила. Его назначение состоит в том, чтобы служить связующим звеном между собственно рычагом МКПП и штоком коробки. Расположен он под днищем автомобиля, что затрудняет его регулировку и ремонт, когда таковой требуется.

Причиной выхода рассматриваемого нами компонента МКПП могут стать:

• заводской брак изделия;
• износ вследствие некачественной смазки, ее недостаточного количества либо вследствие естественных причин;
• механические повреждения;
• «чрезмерное усердие» водителя при переключении передач. Нередки случаи, когда особо экспрессивные автолюбители буквально вырывают рычаг из коробки прямо во время движения машины. Обычно подобные неприятные казусы случаются, когда механизм начинает заедать – рычаг клинит, не давая возможность переключить передачу. Как уже неоднократно говорилось, сила в этой ситуации – плохой помощник. Если такое произошло, лучше аккуратно вырулить к тротуару либо обочине и, не нервничая, при выключенном двигателе протестировать работу коробки переключения передач. Если та и вправду сбоит, то дальнейшая эксплуатация автомобиля становится опасной. Правильным решением будет вызвать эвакуатор и доставить машину в автосервис, где ремонт кулисы Альмера Классик произведут опытные специалисты.

Распространенные неисправности, из-за которых возможен ремонт кулисы Альмера Классик

Исходя из этого, можно сделать простой вывод: регулярный уход за этим механизмом (смазка и проверка точности регулировок), равно как бережное к нему отношение (не стоит дергать за рычаг с силой, достойной иного применения) способны существенно продлить жизнь этого механизма.

Состоит она из следующих компонентов:

• рычага коробки переключения передач;
• вилки с пальцем;
• фиксатора вилки;
• пружины;
• троса переключения;
• корпуса, защищающего механизм от повреждений и загрязнения.

Выйти из строя может в этом механизме может любой элемент, но для того, чтобы с точностью определить причину неисправности, потребуется диагностика агрегата, то есть его демонтаж мастером, разборка и скрупулезный осмотр каждой составляющей. К сожалению, большинство симптомов, сопутствующих выходу из строя кулисы, не могут с точностью указывать на поломку той или иной детали. Симптомы же эти таковы:

• заклинивание рычага МКПП;
• увеличился его люфта, что существенно затрудняет процесс переключения передач;
• появление посторонних звуков при переходе с одной передачи на другую – стука или даже хруста;
• к перемещению рычага приходится прикладывать либо чрезмерные усилия, либо, наоборот, этот процесс осуществляется вовсе без усилий;
• передачи переключаются неправильно, то есть при перемещении рычага включается не та передача, которая требуется;
• невозможность включить ту или иную передачу;
• вибрация рычага МКПП при движении автомобиля.

Как правило, эти симптомы проявляются не поодиночке, а сразу несколько. Но даже если вы заметили один из них и он, проявившись, раз, более не повторялся, не стоит ждать, когда поломка механизма усугубится – лучше, не откладывая в долгий ящик, провести диагностику и ремонт кулисы Ниссан Альмера Классик силами профессионалов автосервиса. Неквалифицированное вмешательство в этот механизм в большинстве случаев приводит к плачевным последствиям.

Поначалу он несильно влияет на управляемость автомобиля. При обнаружении люфта, стоит заострить внимание:

• во-первых, едва появившись, он начинает стремительно увеличиваться, все более и более усложняя работу с МКПП;
• во-вторых, он способствует ускоренному износу всех деталей кулисы, что приводит к выходу их из строя. В итоге, если при его появлении не произвести регулировку механизма, очень скоро может потребоваться замена кулисы Ниссан Альмера Классик.

Ремонт кулисы Ниссан Альмера Классик: установка и регулировка

Для опытного специалиста эта операция несложная, но, если вы решили произвести ее самостоятельно, вам придется изрядно попотеть и потратить на это немало времени. Так что лучше все-таки доверить ее специалистам. Тем более, что в большинстве случаев менять весь механизм не приходится – чтобы вернуть механизму работоспособность, оказывается достаточным заменить лишь одну-две изношенные либо деформированные детали. Чаще всего такой деталью оказывается либо деформированная вилка, либо изношенная втулка, либо трос переключения.

Главная же трудность ремонта этого механизма состоит не в установке новых компонентов, а в последующей регулировке кулисы. Для этой операции необходим соответствующий опыт – только в этом случае МКПП будет функционировать, как и раньше, без сбоев, и при переключении передач у водителя не будут возникать проблемы.

Источник

Регулировка кулисы ниссан альмера классик

Nissan Almera Classic. Передачи включаются с трудом

Причины затрудненного включения передач

-Неисправность сцепления. В данной ситуации передачи будут включаться либо плохо, либо не полностью.

-Неполадки в приводе механизма переключения. Поломка тяги приводит к тяжелому включению 1-ой и задней передачи.
-Неисправна реактивная тяга.
-Износ пластиковых деталей в приводе управления коробки.
-Неправильно выставлена кулиса. Весомый элемент, неправильная регулировка приводит к неполадкам.
-Износ подшипников. Достаточно редкое явление, каждый может столкнуться с этим, особенно когда у Вас механика. В такой ситуации обычно тяжело включается первая передача.
-Неисправен вал коробки. Сам по себе он не подвержен сильным нагрузками, что могло бы привести к износу. Заводской дефект бывает причиной замены всего агрегата.
-Неисправность фрикционов. Часто встречается у владельцев автомобилей с коробкой автомат. Устраняется неисправность путем замены фрикционов.
-Неисправность синхронизаторов – проблема чаще всего встречается среди поломок КПП. Выполнены они за латуни, а данный металл сам по себе достаточно мягкий. В ходе эксплуатации он стирается и происходит износ. —-

-Поломка обычно сопровождается скрежетом при включении другой скорости.

Механическая коробка передач (передачи включаются с трудом)

Неисправностей сцепления, при которых плохо переключаются передачи МКПП тоже несколько:

-Завоздушивание гидропривода выключения сцепления или подтекание из него жидкости. Устраняется неисправность заменой вышедших из строя узлов гидравлической системы и ее прокачиванием.
-Износ или надлом вилки выключения сцепления. Требует замену или ремонт детали.
-Коробление (биение более 0,5 мм) или слишком большая толщина нового ведомого диска.
-Выход из строя корзины (температурная деформация нажимного диска или его перекос).
-Потеря подвижности опорного подшипника первичного вала КПП (в торце коленвала, к которому крепится маховик).
-Заклинивание ступицы ведомого диска сцепления на шлицах первичного вала КПП. Для устранения дефекта прочистите шлицы ступицы и первичного вала КПП. Не помешает и немного смазать их литолом.
-Слишком большой свободный ход вилки выключения сцепления. Его величину нужно уточнять у производителя, так как для разных авто она несколько отличается. Пока не узнали величину этого параметра для своего автомобиля, установите ее от 5 до 8 мм. Слишком маленький свободной ход вилки тоже нежелателен, так как он приводит к пробуксовке сцепления и повышенному износу выжимного подшипника.
-Чрезмерный износ синхронизаторов преимущественно бывает на тех передачах, которые включают чаще: это обычно первая, вторая и третяя. Задняя в этот список не попадает, так как не имеет синхронизатора. Когда у вас плохо переключаются передачи, а вы предполагаете, что причина тому износ синхронизаторов, во-первых, трудности с этим у вас должны быть только на ходу. Во-вторых, переключается в этом случае лучше, если использовать двойной выжим.

(Что такое двойной выжим. Для переключения на повышенную передачу: выжать сцепление, включить нейтраль, отпустить и снова выжать сцепление, включить передачу)

Чтобы перейти на пониженную: двойной выжим нужно совмещать с перегазовкой, то есть когда педаль сцепления отпущена, а коробка на нейтрали, нужно нажать и отпустить педаль акселератора. Так переключают передачи на авто коробка которых не имеет синхронизаторов. Если коробка будет переключаться легче с использованием двойного выжима, то виноваты в том, что плохо переключаются передачи, скорее всего, изношенные синхронизаторы.

Неисправность в механизме сцепления автомобиля также может стать причиной плохого включения передач:

-нарушена герметичность гидравлического контура сцепления. В результате чего, при нажатии на педаль сцепления не создается необходимое давление в гидравлическом контуре. Соответственно диск сцепления не отжимается -полностью, что не позволяет включить необходимую передачу. Места протечки устраняются путем замены резиновых манжет либо дополнительной перетяжкой соединительных гаек гидравлического контура.
-надлом или износ вилки выключения сцепления. Проблема решается путем замены вилки. В случае отсутствия возможности заменить деталь на новую, старая вилка реставрируется.
-биение ведомого диска сцепления (более 0.5мм) в результате перегрева либо заводского брака.
-поломка лепестков пружины корзины сцепления или их деформация в результате перегрева (туго включаются передачи МКПП);
-выход из строя подшипника первичного вала МКПП. Устраняется заменой подшипника.
-не отрегулирован ход нажатия вилки выключения сцепления, произошел обрыв тросика, соединяющего педаль сцепления с вилкой.

Еще причиной не четкого включения передач может быть неисправность деталей и механизмов в коробке передач:

-износ синхронизаторов. Чрезмерный износ синхронизаторов бывает на тех передачах, которые включаются чаще, а именно в городском цикле это первая, вторая и третья передачи.

-подшипники валов МКПП. Поломка встречается в основном на автомобилях с очень большим пробегом или на машинах, которые по роду своей деятельности перевозят тяжелые грузы. В одном и в другом случае подшипники МКПП подвержены повышенному износу. На начальной стадии износ подшипников проявляется появлением монотонного подвывающего звука из коробки. Если не предпринять никаких мер, тогда далее в изношенном подшипнике появляется выработка, которая приводит к осевому биению подшипника с последующим его заклиниванием. Части рассыпавшегося подшипника могут попасть в шестерни МКПП и полностью вывести ее из строя.

-разрушение зубьев шестерен коробки передач при физическом износе либо заводском браке. При эксплуатации автомобиля с механикой возможно «выпадение» зубьев одной из шестерен коробки передач с последующим возможным разрушением КПП.

Автоматическая коробка передач (передачи включаются с трудом)

КПП автомат гораздо требовательнее к точности поддержания в ней уровня масла, чем механика. Ей очень вреден как слишком низкий, так и чрезмерно высокий уровень масла. И то и другое может привести к ее серьезным поломкам. В обоих случаях происходит вспенивание масла. При недостатке масла из-за того, что маслонасос вместе с маслом начинает захватывать воздух. При избытке масла оно вспенивается вращающимися деталями, которые в этом случае погружены в него. Вспененное масло лучше сжимается и имеет малую теплопроводность. Поэтому если эксплуатировать автомат с таким маслом давление в его системах управления будет низким. Что приведет к пробуксовке фрикционов и их интенсивному износу. Ухудшившаяся теплопроводность не позволит отводить все избыточное тепло. Что в совокупности с низким давлением приведет к тому, что автомат выйдет из строя и потребует серьезного ремонта.

Источник

Замена втулок тяги КПП (кулисы) Nissan Almera N16

Замена втулок тяги КПП (кулисы) Nissan Almera N16

Износились втулки тяги КПП. Замена необходима, т.к. включение передач все хуже и хуже. Все втулки, которые отображает каталог экзиста, я уже получил.

Места установок втулок:

Под рычагом КПП

Возле коробки передач

Сами варианты замены:

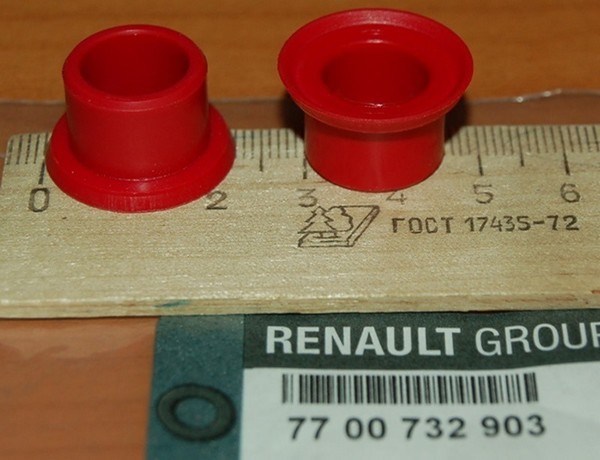

От КИА. K KY01 46 062 — 38,00 руб. за пару. Внутренний диаметр 10мм, наружный — 13,2мм, длина посадочная 9,8мм

От РЕНО. 7700 732 903 — 74,68 руб. за пару. Внутренний диаметр 12,2мм, наружный — 16мм, длина посадочная 10,3мм

От ВОЛВО. VO30871722SET — 561,21 руб комплект (КИТ). Внутренний диаметр у всех 10мм, наружный: по трем позициям 12,4мм; по одной позиции 13,8мм, длина посадочная от 5мм до 18,8

Размеры основных втулок без резинок. Наружный диаметр «D», внутренний диаметр «d», длина посадочная «L».
D 13.8мм d 10мм L 10мм
D 12.4мм d 10мм L 6мм
D 12.4мм d 10мм L 18.8мм
D 12.3мм d 10.1мм L 5мм

Надеюсь, что подойдут вольвовские. Там и пластик добротный и колечки в комплекте и проточки для смазки есть.

По результатам замены отпишусь.

Сегодня снял весь узел кулисы КПП. Ни вольвовские, ни от Рено и Киа втулки не подходят — они меньше по размерам.

Узел кулисы КПП

Сами втулки. Сочленение с рычагом салона КПП

Рычаг салона КПП. Диаметр внутренний 18мм, ширина 31мм, отверстие под болт диаметром 8,5мм.

А это результат ремонта кулисы у официалов года 3 назад. Проушины ужаты… и деформация втулки…

как видим в сервисе не парились. сп**дили втулки, забили вместо них кусок резины и напихали металлических шайб (видимость втулки). А я-то думал, ИЗНОС, а их там просто НЕТ! Размеры теже, что и у рычага КПП салона: диаметр внутренний 18мм, ширина 31мм, отверстие под болт диаметром 8,5мм.

Пластиковая втулка рычага салона КПП — износ. Кат. № 34112-2F000

меняется элементарно — необходимо открутить два болта на 10 (снизу). Если есть необходимость замены только этой втулки, то снимать всю кулису не надо.

Пыльник рычага КПП салона (вид снизу) — износ, потрескалась резина. Кат.№ 34122-BN300

Втулка, которая не изнашивается. За 9 лет эксплуатации без износа и деформации. Кат.№ 34557-50J00

Вот что произошло с пружиной и ее соединением на кулисе за 9 лет эксплуатации. Еще немного и пружина слетит.

Сами втулки из-за которых и создана запись в бортжурнале.

в сборе две втулки

первые две слева это составляющие втулки. справа — втулка

как видно конструкция не простая…

Предварительный итог:
за 9 лет эксплуатации износились: пыльник и пластиковая втулка рычага КПП салона;
у официалов не все так хорошо… как портачили так и портачат;
те втулки которые стояли (родные) на своих местах в принципе в порядке — еще походят;
подобрать (или изготовить) втулки можно зная посадочные размеры, но посмотрев конструкцию втулок я думаю стоит все-таки брать оригинал — надежнее будет.

Если кому интересны размеры втулок — пишите.

Собирать и ставить узел планирую не раньше чем через 3 дня — заказал пыльник и втулку кат.№ 34139-4F100. Тогда и будет ясно что изменится в характере переключении КПП.

Получил втулку 34139-4F100. И вот что это за деталь:

Делать нечего. Надо что-то решать.
Перебрав разные варианты с отечественными втулками (резинками и т.д.) вернулся снова к втулкам от РЕНО 7700 732 903 по цене 40руб/шт.

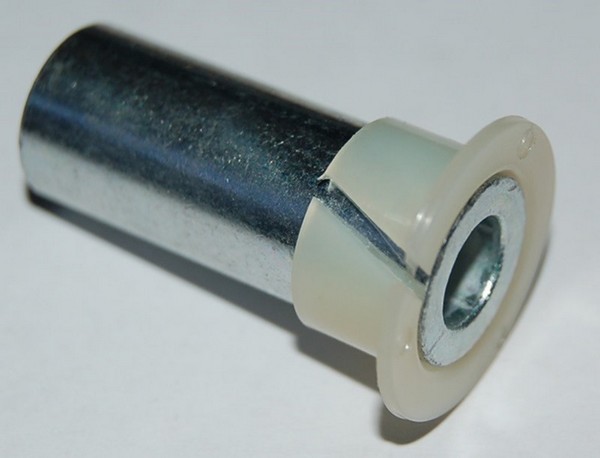

Сделал разрез, одел на втулку 34139-4F100 вставил в обойму рычага и … встала как литая!

Разрез не пугает. Набью смазки и поставлю прокладку из пористой резины. Тыс. на 50, думаю, хватит, а там что-то придумаю.

Это то что стояло.

Даю размеры для тех кто решит подобрать варианты замены или попробует сам изготовить втулки. В принципе ничего сложного. Любому токарю на 15 мин работы.

Размеры одинаковые для всех обойм рычагов, и рычага КПП, и кулисы.

После переборки тяг кулисы КПП, смазки соединений и замены ВСЕХ втулок, которые отображаются в каталоге экзиста (кроме основных втулок из-за которых и создана запись) могу сказать, что переключение передач стало гораздо лучше. Рычаг КПП не болтается, переключения передач мягкие и в то же время четкие.
Единственная проблема осталась, это то что включение 3-й передачи иногда приходится ловить, но это уже дело в коробке. За то время эксплуатации, когда вместо втулки стоял кусок резины (первая часть этой темы) видимо произошли изменения (разрушения) в механизме выбора передач КПП. Для меня не критично. При спокойной езде можно не обращать на это внимание, но ремонт КПП все-же буду планировать.

В принципе со втулками я разобрался — уже заменил и на всякий случай заказал у токаря в запас.
На днях зашел в магазин запчастей для ВАЗов и нашел вот такой вариант для срочного ремонта тем, кто не желает (или не может) ждать и кого устраивает низкая цена.

Верхняя металлическая — родная кат. 34139-4F100, черная слева от ВАЗ кат. 11180-1041089-00 цена 10руб., светлая справа от ВАЗ кат. 21210-1804043-00 цена 5руб.

В реале, когда я обжал штангенциркулем получилось 18,2мм. Думаю, 0,2мм можно спокойно убрать напильником или шкуркой за 5 мин. Тем более если ставить на б/у узел там уже будет какая-то выработка.

Итого цена: (10+5)*2=30 руб за комплект.

Проблем с наличием этих втулок в магазине — нет.

Дополнение:
заказал у токаря комплект по своим чертежам

https://www.drive2.ru/l/2965391/, https://www.drive2.ru/l/3546515/, https://www.drive2.ru/l/3906130/
