Регулировка клапанов зазор рокерах



Регулировка клапанов зазор рокерах

В процессе работы двигателя происходит естественный износ его трущихся, соприкасающихся частей, в том числе клапанов, рокеров, распредвала. Зазор в приводе «кулачок распредвала-рокер-клапан» увеличивается, появляется стук, цоканье. Называют его «стук клапанов». Он хорошо различим на фоне остальных шумов, слышен с равномерными интервалами, частота его меньше частоты любого другого стука в двигателе. Иногда этот стук клапанов пропадает полностью после прогрева двигателя. При наличии этого цоканья пора подумать о регулировке теплового зазора (далее регулировке клапанов) между рокером и кулачком распредвала. Регулировку клапанов лучше приурочить к замене масла в двигателе. Почему? Пыль, грязь, песок, который случайно попадёт в двигатель при регулировке, будут удалены вместе со старым маслом и масляным фильтром.

Тепловые зазоры проверяют и регулируют на холодном двигателе. Для впускных клапанов (2, 3, 6, 7) зазор устанавливаем 0,15 мм, а для выпускных (1, 4, 5, 8) — 0,2 мм. Наизусть запоминать какие впускные, а какие выпускные клапаны совсем не обязательно, достаточно взглянуть на впускной и выпускной коллекторы. Напротив труб впускного коллектора будут расположены впускные клапаны, а напротив труб выпускного коллектора — выпускные.

Зазор постарайтесь выставить с максимальной точностью. При большом зазоре происходит сильный износ рокера, кулачка распредвала и торца клапана, а при маленьком — прогорают тарелки клапанов.
Перед регулировкой клапанов необходимо сначала проверить крепление корпуса подшипников распредвала, совмещение меток на шкиве коленвала и звёздочке распредвала, натянуть цепь.

Регулировать можно двумя способами, щупами или с помощью специального приспособления с микрометром. Регулировка щупами долгая и неточная операция. Не учитываются неровные поверхности между рокером и кулачком распредвала, соответственно зазор будет плюс-минус километр. Поэтому предпочтение лучше отдать планке с микрометром. Легко, точно и быстро в течение 18-22 минут можно отрегулировать все восемь клапанов. Ошибиться в порядке регулировки невозможно, т. к. на планке обозначен номер клапана и на какой угол нужно повернуть коленвал для его регулировки. С процедурой легко справиться даже новичок.

1. Отсоедините шланг картерных газов от корпуса воздушного фильтра.
2. Отстегните 4 защёлки и отверните гайку на 10 крышки корпуса воздушного фильтра.
3. Отверните 4 гайки на 8 крепления корпуса воздушного фильтра и снимите его. Накройте карбюратор технологической крышкой.
4. Отсоедините от карбюратора: трос подсоса, шланг отсоса картерных газов, обратную магистраль топлива, поперечную тягу с рычага привода дроссельных заслонок и продольную тягу с рычага возвратной пружины, сняв скобу крепления.
5. Отсоедините вакуумный шланг тормозов от вакуумного усилителя.
6. Снимите высоковольтные провода с катушки зажигания и свечей.
7. Отстегните защёлки крышки датчика-распределителя и снимите её вместе с проводами.
8. Выверните свечи зажигания.
9. Вытащите масляный щуп.

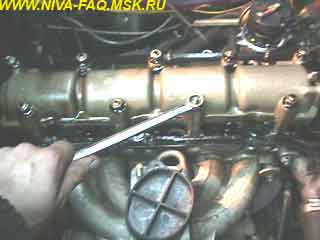

10. Отверните восемь гаек на 10 крепления клапанной крышки. Снимите кронштейны и прижимные шайбы.
11. Снимите клапанную крышку. Приподнимите её над головкой блока, чтобы она снялась со шпилек, поднимите заднюю часть, потом переднюю.
12. Проверьте затяжку гаек (9 штук) крепления корпуса подшипников распредвала:

При необходимости подтяните их моментом 18,3-22,6 Н . м. Если сорвана резьба на шпильке, замените шпильку. Если сорвана резьба в головке блока цилиндров, поставьте шпильку на холодную сварку и дайте время, чтобы шпилька прочно застыла.

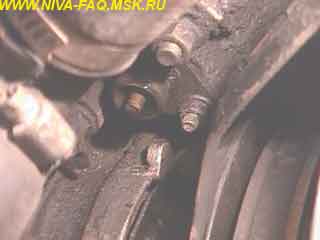

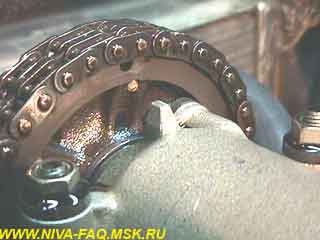

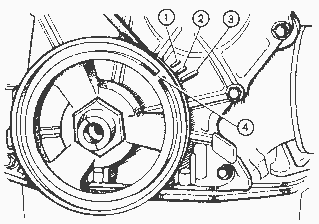

13. Проверьте совмещение меток на шкиве коленвала и звёздочке распредвала. Метка 4 на шкиве коленвала должна находиться напротив нижней, длинной метки 3 на передней крышке двигателя, а метка на звёздочке распредвала — напротив прилива корпуса подшипников, контакт на роторе направлен в сторону электрода четвёртой свечи на крышке датчика-распределителя:

На двигателях с пробегом более 10 т. км метка на звёздочке распредвала обычно не доходит на ползуба, её можно оставить так и не переставлять цепь. Если метка не совпадает более, чем на один зуб, переставьте цепь. Для этого:
a) отогните край стопорной шайбы и ослабьте болт крепления звёздочки резким ударом по ключу;

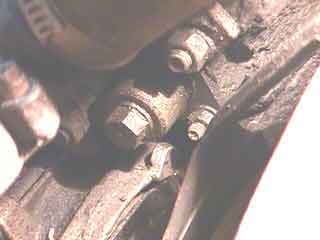

b) ослабьте колпачковую гайку 2:

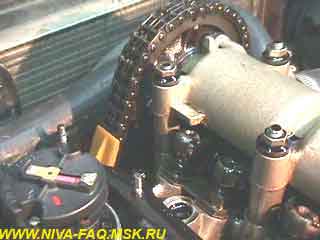

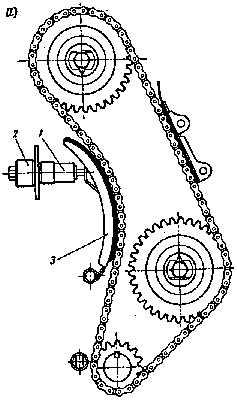

c) вставьте между цепью и башмаком натяжителя 3 монтажную лопатку (см. рисунок), работая ей как рычагом, отожмите башмак натяжителя в сторону колпачковой гайки и затяните её;
d) выверните болт звёздочки и снимите её, ударив по ней деревянной ручкой молотка;
e) переставьте цепь так, чтобы метка на звёздочке совпала c приливом на корпусе подшипников распредвала:

f) проверните коленвал на необходимый угол в ту или иную сторону для того, чтобы установить звёздочку распредвала на посадочное отверстие и штифт;
g) поставьте звёздочку на место, вверните болт и слегка подтяните его;
h) ослабьте колпачковую гайку:

i) проверните коленвал и снова совместите метки; если они не совпали, то проделайте ещё раз операцию с пункта «с» по пункт «i»;
j) затяните болт звездочки моментом 41,2-51,0 Н . м и застопорите его краем шайбы;
k) затяните колпачковую гайку.
14. Натяните цепь:
a) полностью отверните колпачковую гайку:

b) храповичным ключом проверните коленвал на 720 градусов; если установлен дополнительный электрический вентилятор, то поддомкратьте переднее правое колесо, включите четвёртую или пятую передачу и плавно, медленно, без рывков вращайте колесо вперед, пока коленвал не провернется на 720 градусов; при этом ротор распределителя сделает полный оборот (360 градусов);

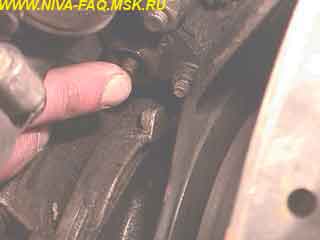

c) пальцем одной руки нащупайте стержень натяжителя:

другой рукой продолжайте проворачивать коленвал. Как только стержень утопился, прекратите проворачивание коленвала;
d) заверните колпачковую гайку

e) совместите метки на коленвалу и звёздочке распредвала:

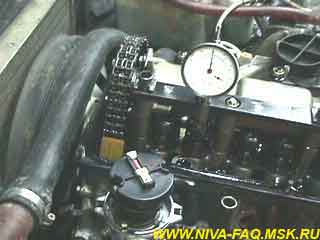

Установите планку для регулировки клапанов:

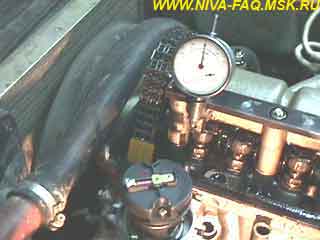

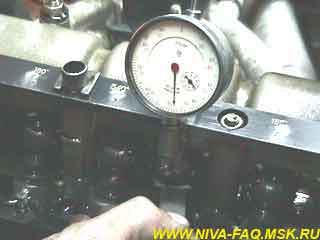

Над проверяемым клапаном, в данном случае 6 или 8, закрепите кронштейн с коромыслом на планке. Внутренняя часть коромысла должна встать на край ровной части рокера:

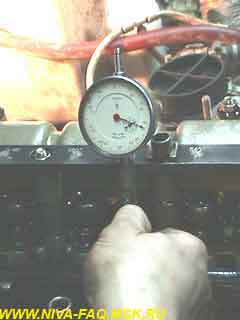

В отверстие кронштейна установите микрометр так, чтобы он сел плотно и стрелка остановилась на отметке 0:

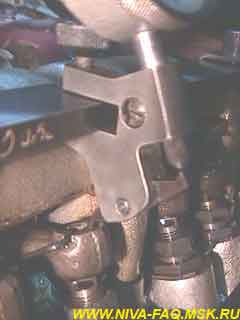

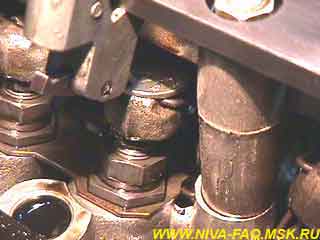

Вставьте вилочку между рокером и регулировочным болтом. Приподнимите рокер до легкого упора, если упор не ощущается, тогда приподнимите его пальцами:

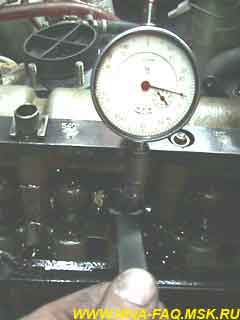

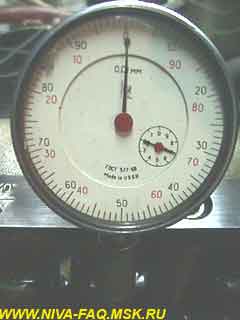

Если зазор во впускных клапанах в норме, то стрелка микрометра должна повернуться против часовой стрелки на 52 деления шкалы, что соответствует 0,15 мм, для выпускных — на 69 делений, что соответствует 0,2 мм:

Если стрелка повернулась дальше, например на 77 делений, тогда из полученного результата вычтите 52 или 69 в зависимости от того, какой клапан регулируете, и узнаете, на сколько делений нужно отвернуть регулировочную гайку. Если стрелка не дошла до деления 52 или 69, и остановилась, например, на отметке 46, тогда вычтите из требуемого значения 52 или 69 полученное, т. е. 46, и узнаете, на сколько делений нужно завернуть регулировочную гайку.

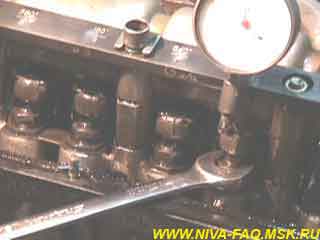

Ослабьте контрящую гайку на 17:

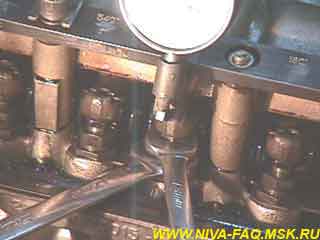

Стрелка микрометра передвинется по часовой стрелке на несколько делений. Удерживайте контрящую гайку, а регулировочную ключом на 13:

подведите к отметке 0:

Отверните или заверните регулировочный болт на полученное ранее количество делений. Заверните контрящую гайку и проверьте ещё раз зазор. Если он не в норме, тогда повторите ещё раз операцию, если в норме — переходим к регулировке 4 и 7 клапанов.

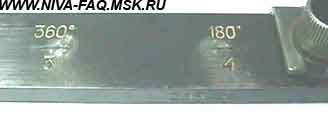

Проверните коленвал на 180 градусов против часовой стрелки: ключом сверху вниз, а если за колесо, то по ходу движения автомобиля. Распредвал повернётся на 90 градусов, а контакт ротора будет направлен в сторону электрода второй свечи на крышке датчика-распределителя. Отрегулируйте 4 и 7 клапаны, аналогично 6-му и 8-му:

Проверните коленвал еще на 180 градусов против часовой стрелки. Распредвал повернётся на 90 градусов, а контакт ротора будет направлен в сторону электрода первой свечи на крышке датчика-распределителя. Отрегулируйте 1 и 3 клапаны, аналогично 6-му и 8-му:

Метку на звёздочке должно быть не видно, она в самом низу! Проверните коленвал на 180 градусов против часовой стрелки. Распредвал повернётся на 90 градусов, а контакт ротора будет направлен в сторону электрода третей свечи на крышке датчика-распределителя:

Отрегулируйте 2 и 5 клапаны, аналогично 6-му и 8-му.

Регулировка клапанов окончена.

Иногда носик коромысла не достаёт до рокера. В этом случае можно положить монету достоинством 1 рубль сверху плоской части рокера:

Зазор в этом клапане регулируется аналогично клапану без монеты.

Протрите от грязи и масла верхнюю часть головки блока цилиндров и уложите новую прокладку.
Сборку проводите в обратной последовательности. Трос подсоса отрегулируйте так, чтобы при утопленной кнопке воздушная заслонка была в строго вертикальном положении.

Что можно сделать попутно

1. Проверить зазор электродов свечей, при необходимости отрегулировать или заменить.
2. Промыть чистым бензином и проверить крышку датчика-распределителя на наличие трещин. Если есть, заменить.
3. Проверить люфт экрана датчика-распределителя.
4. Отрегулировать натяжение ремня генератора.
5. Проверить открытие дроссельных заслонок в карбюраторе. Если не открываются, отрегулировать тягами или устранить подклинивание.
6. Заменить топливный и воздушный фильтр.

При повороте ключа зажигания раздался громкий удар — забыли снять храповичный ключ. Затяните храповичную гайку моментом 101,3-125,6 Н . м.

Двигатель запустился, но глохнет при утапливании кнопки подсоса — забыли вставить шланг вакуумного усилителя тормозов в вакуумный усилитель.

Включаете передачу, а машина не едет — снимите машину с домкрата:-)

Источник

Вплотную о зазорах, или Как отрегулировать клапана

Инструменты для настройки клапанов

Для качественного проведения ремонтных работ должны быть соответствующие инструменты. Чтобы отрегулировать клапанные механизмы, понадобятся следующие инструменты:

  • Набор ключей (торцевые и рожковые). Ключи на 13 мм и 17 мм обязательно.
  • Щуп для определения зазора.
  • Отвертки.
  • Фломастер.
  • Тряпки.

Щуп для определения зазора для классических автомобилей ВАЗ должен быть толщиной 0,15 мм.

Через сколько км пробега надо менять топливный фильтр?

Как отрегулировать с помощью рейки и индикатора

Ещё для регулировки теплового зазора клапанов может применяться специальная рейка в паре с индикатором. Этот набор помогает добиться большей точности, нежели при использовании щупа или шайб.

Набор с рейкой и индикатором для регулировки тепловых зазоров клапанов

Порядок работ следующий:

  1. После подготовительных процедур и демонтажа крышки клапанов мотор прокручивается до совпадения метки на шестерне распредвала с корпусной меткой.
  2. Маркером на обратной стороне шестерни относительно заводской метки можно через каждые 90 градусов проставить свои отметки.
  3. При помощи трёх болтов фиксируем рейку на выступе блока подшипников.
  4. В специальное гнездо на планке ставится стрелочный индикатор с установленной на «0» шкалой.
  5. Специальным приспособлением берётся кулачок и тянется вверх, после чего стрелка индикатора сместиться на 50–52 деления. Если полученные цифры отличаются, тогда клапан регулируется по сценарию, описанному при работе с щупом.

Видео о последовательности проведении работ

Если стоит ГБО (газ)

В случае если автомобиль оснащён газобаллонным оборудованием, регулировка клапанов приобретает свои характерные особенности. Зазоры для впускных клапанов можно выставлять по инструкции, как для бензина. А вот выпускным требуется уделить отдельное внимание. Связано это с особенностями топливно-воздушной смеси на газу, температура горения которой выше, а время горения ниже. Регулировку выпускных клапанов при наличии ГБО лучше проводить с периодичностью в два раза чаще, а сами зазоры выставлять максимально допустимыми по инструкции. Некоторые мастера советуют ставить на 10–20% больше рекомендуемых.

Приведёнными выше способами можно достаточно точно отрегулировать тепловые зазоры клапанов, попутно оптимизировав фазы газораспределения и улучшив в целом работу всего газораспределительного механизма. Это позволит увеличить срок службы компонентов двигателя и его моторесурс.

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться. Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

  • значительное уменьшение срока службы клапанов;
  • расклёпывание;
  • скол торца, что ещё больше увеличивает зазор;
  • повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

  1. Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
  2. При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
  3. Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
  4. Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
  5. Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

  • в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
  • проведённый ремонт газораспределительного механизма;
  • регулировка производилась более 20 тысяч километров назад;
  • явное снижение отдачи двигателя;
  • повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Рекомендуем: Инструкция для новичков по вождению машины с автоматической коробкой передач

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

Почему обязательно нужно регулировать?

Есть всего две причины. Это их «зажатие», когда тепловой зазор пропадает между кулачком распредвала и толкателем. И наоборот увеличение зазора. И тот и другой случай не несут ничего хорошего. Я постараюсь более подробно рассказать все на пальцах

Почему зажимает клапана?

Нужно о очень часто происходит у тех, кто ездит на газу (газомоторном топливе). Самая широкая часть клапана называется тарелка (у нее есть фаска по краям), именно она находится в камере сгорания одной стороной, другой она прижимается к «седлу» в головке блока (это часть куда заходит клапан, таким образом, герметизируя камеру сгорания).

От больших пробегов начинают изнашиваться «седло», а также фаска на «тарелке». Таким образом «шток» двигается наверх, прижимая «толкатель» к «кулачку» практически вплотную. Именно поэтому может происходить «зажим».

ЭТО ОЧЕНЬ ПЛОХО! Почему? Да все просто – тепловое расширение никто ни куда не делось. Значит, в «зажатом» случае, когда шток будет разогреваться (происходит удлинение), то тарелка будет чуть выходить из седла:

  • Падает компрессия, соответственно падает мощность
  • Нарушается контакт с головкой блока (с седлом) – нет нормального отвода тепла от клапана – головке
  • При воспламенении, часть горящей смеси может проходить мимо клапана сразу в выпускной коллектор, оплавляя либо разрушая «тарелку» и ее фаску

  • Ну и второстепенная причина, эта смесь может негативно воздействовать на катализатор.

Нужно помнить что «впускные элементы» охлаждаются вновь поступающей топливной смесью!

А вот отвод тепла «выпускных» зависит от того, как он плотно прижимается к «седлу»!

Увеличение зазора

Бывает и другая ситуация. Она характерна для моторов, работающих на бензине. Наоборот увеличение «теплового зазора». Почему такое происходит и почему это плохо?

Со временем плоскость толкателя, как и поверхность кулачков рапределительного вала изнашиваются – что приводит к увеличению зазора. Если его вовремя не отрегулировать, то он еще более увеличивается от ударных нагрузок. Мотор начинает работать шумно, даже на «горячую».

Уменьшается мощность двигателя из-за нарушений фаз газораспределения. Если сказать «простым языком» впускные клапана открываются чуть позже, что не позволяет нормально наполнить камеру сгорания, «выпускные» также открываются позже, что не дает нормально отойти отработанным газам.

В любом случае, «зажатие» или наоборот «увеличения зазора» негативно сказывается на работе всего силового агрегата. НЕ НУЖНО ПРЕНЕБРЕГАТЬ РЕГУЛИРОВКОЙ! Стоит ее исполнять в сроки указанные производителем. Если ее не делать, то рано или поздно можно попасть на капремонт головки блока

Сейчас видео версия статьи, смотрим.

А на этом я заканчиваю, думаю, мои материалы были вам полезны. ИСКРЕННЕ ВАШ АВТОБЛОГГЕР

(7 голосов, средний: 5,00 из 5)

Похожие новости

8 или 16 клапанов, что лучше? И в чем собственно разница. Подроб.

Турбированный или атмосферный двигатель. Что лучше и надежнее, т.

Крутящий момент и мощность двигателя. Что важнее? Пару слов про .

Последовательность регулировки

Итак, совместили метку на распределительном валу и с наплывом на его крышке, проверяем совпадение их на колен. валу. Дополнительно можно проконтролировать правильность установки при помощи бегунка трамблера. Его контактный выступ должен быть направлен на вывод провода высокого напряжения 4-го цилиндра.

Если все метки совпали, можно начинать проверку и регулировку.

Порядок регулировки клапанов ВАЗ-2103 приведен в таблице:

Порядок регулировки клапанного механизма ВАЗ «Классика»
Угол проворота колен. вала Регулируемые клапана
8, 6
180 4, 7
360 1, 3
540 5, 2

Порядок регулировки тепловых зазоров клапанов

Практически все ДВС современных автомобилей имеют правое вращение коленчатого вала – коленвал вращается по часовой стрелке. От к/вала приводится в движение распределительный вал, передается вращение на распредвал через ремень или цепь. Распредвалов в двигателе может быть несколько, сколько их в моторе, зависит от особенностей конструкции силового агрегата.

На каждом распределительном вале (РВ) обязательно имеются кулачки, за счет них обеспечивается открытие и закрытие клапанов, наполнение цилиндров ДВС топливовоздушной (ТВ) смесью. Чтобы в цилиндрах создавалась компрессия, клапана в головке блока должны в момент закрытия герметично прилегать к своим седлам.

Между клапаном и кулачком РВ обязательно должен иметься тепловой зазор, он измеряется, когда клапан полностью закрыт, а кулачок р/вала не нажимает на клапан. Для нормальной работы цилиндров клапана должны быть отрегулированы в соответствии с рекомендациями изготовителя мотора, и у каждой модели ДВС есть определенный порядок регулировки тепловых зазоров клапанов (ПРТЗК).

  • от количества цилиндров в двигателе;
  • порядка работы цилиндров;
  • конкретной модели движка.

Например, порядок работы цилиндров для многих российских ДВС:

  • четырехцилиндровых – 1342;
  • шестицилиндровых – 153624;
  • восьмицилиндровых – 15426378.

Но не все 4-цилиндровые ДВС работают в выше обозначенном порядке, например, моторы ЗМЗ-24/402 и УМЗ-414/417/ 451 и некоторые другие их модификации работают в порядке 1243. Восьмицилидровые V-образные моторы немецких концернов Ауди/ Фольксваген, БМВ, Мерседес имеют порядок работы цилиндров 15486372. Следует отметить, что также на легковых авто встречаются, 2-х, 3-х, 5-ти и 12-ти цилиндровые ДВС, соответственно, у них существует свой порядок работы цилиндров. Клапана на движках можно отрегулировать по-разному:

  • по каждому цилиндру, когда поршень в нем находится в ВМТ (верхней мертвой точке);
  • за два оборота коленвала (в положениях ВМТ двух цилиндров, например, для 4-цилиндрового двигателя – первого и четвертого).

Подготовка

Прежде чем приступить к работе, кузов автомобиля лучше тщательно помыть и очистить от пыли и грязи подкапотное пространство, дабы ничего лишнего не попало в мотор после снятия крышки головки блока цилиндров. Затем машину очень желательно установить на максимально ровную поверхность, затянуть стояночный тормоз и подложить под колёса упоры. Нелишним будет иметь хорошее и равномерное освещение. Если последнего недостаточно, обзаведитесь дополнительными источниками света.


Вовсе необязательно покупать подобные упоры, их вполне можно сделать своими руками

Далее необходимо подождать, пока двигатель остынет до рекомендуемой температуры (обычно это 15–25 °С), чтобы измерения были максимально точными. Иногда опытные мастера берутся за регулировку «на горячую», учитывая определённые поправки на повышенную температуру мотора. Но двигатели бывают разные, со своими нюансами и поправками, так что лучше подождать. Свободное время можно пустить на замену фильтров, проверку оптики и т.д.

Регулировку тепловых зазоров клапанов можно проводить и при снятой головке блока цилиндров. Тут кому какая схема работы удобнее, нельзя считать такой способ неправильным. Только следует помнить, что при установке ГБЦ на машину и протяжке возможны смещения зазоров либо в плюс, либо в минус от необходимых показателей. Поэтому лучше подстраховаться и перепроверить.

Процедура регулировки клапанов

Производить регулировку клапанов необходимо только на холодном двигателе, причем со строгим соблюдением определенной последовательности действий. В противном случае зазоры будут отрегулированы неправильно со всеми вытекающими из этого последствиями.

Процесс регулировки начинается с того, что поршень цилиндра устанавливается в самую верхнюю точку сжатия. Чтобы привести его в такое положение, необходимо провернуть коленчатый вал или же за пусковую рукоятку, или же за винт крепления шкива привода генератора. Следует заметить, что вращение нужно производить только по часовой стрелке. После того, как поршень установлен, необходимо произвести проверку величины зазора. Делается это с помощью специального щупа.

Если выясняется, что зазор или чрезмерно велик, или слишком мал, то необходимо его изменить. Для этого на соответствующем болте или винте необходимо сначала освободить контргайку, а затем установить зазор до требуемого предела. Он определяется толщиной соответствующего щупа. Как только величина зазора установлена, нужно зафиксировать это положение, затянув контргайку. Делать это нужно аккуратно и осторожно, чтобы не сбить настройку. После этого надо обязательно проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, однако не свободно, а с некоторым усилием. Если так и есть, то это означает, что регулировка конкретного клапана конкретного цилиндра произведена правильно, и нужно проделать всю описанную выше процедуру для всех оставшихся клапанов и цилиндров.

Следует отметить, что регулировка клапанов двигателей внутреннего сгорания — процедура весьма кропотливая, требует аккуратности, не терпит спешки. Предпочтительнее всего не производить ее самостоятельно, а обратиться на станцию технического обслуживания и доверить эту работу профессионалам, имеющим соответствующий опыт и необходимые навыки.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

  • подождать пока двигатель остынет, если он работал;
  • поставить машину на ровное место;

Порядок регулировки клапанов:

  1. Снять крышку воздушного фильтра и сам фильтр.
  2. Отсоединить трубки крепления фильтра и демонтировать крепление.
  3. Снимаем тросик управления воздушной заслонки (подсос).
  4. Снять тягу дроссельной заслонки.
  5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
  6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
  7. Снимаем крышку трамблера (распределителя).
  8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.
    Метку выставляют специальным ключом для болта шкива коленвала ДВС.

Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.

  • Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
  • После совпадения меток приступаем к настройке зазоров клапанов.
    Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
    Угол проворота коленчатого вала Регулируемые клапана
    8 и 6
    180 4 и 7
    360 1 и 3
    540 5 и 2

    Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

  • Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
  • Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением.
    Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
  • На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.
    Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
  • Далее, проделываем то же самое с 6-м клапаном.
  • Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер.
    Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
  • После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.
  • Регулировка тепловых зазоров клапанов с использованием щупа

    1. Для начала надо отцепить все трубки от крышки клапанов, тросики, ведущие к приводам заслонок, и произвести демонтаж корпуса воздушного фильтра. Чтобы коленвал легче прокручивался, свечи тоже можно выкрутить.
    2. Открутить две гайки и снять крышку, после чего с верхней части ГБЦ удаляются остатки масла.
    3. Снимается передний кожух ремня ГРМ.
    4. Поршень цилиндра, с которого начнётся регулировка зазоров, выставляется в верхнюю мёртвую точку сжатия. Все клапаны в таком положении будут закрыты. В процессе для наиболее точного результата можно ориентироваться на нанесённые производителем метки.
    5. Далее коленвал по звёздочке проворачивать следует по часовой стрелке. Для оптимальной регулировки клапанов требуется, чтобы совпадали риски на коленвале и корпусе подшипников. Для большего удобства можно нанести свои метки. Тогда в дальнейшем положение каждого цилиндра можно будет определять по зубьям звёздочки.
    6. На винте, использующемся для установки зазора, отжимается контргайка. Выставляется зазор таким образом, чтобы плоский щуп был пределом подворота болта. После чего контргайка затягивается. Попутно необходимо следить за силой затягивания контргайки, иначе полученные параметры можно сбить.
    7. Закончив с затяжкой, необходимо щупом ещё раз проверить выставленный зазор. Последний должен проходить с лёгким усилием. Если результат отличается от нужного — провести регулировку заново.
    8. Повторить процесс со всеми последующими клапанами.

    Выше был приведён метод регулировки клапанов с помощью щупа. На многих современных автомобилях для этой процедуры применяются специальные регулировочные шайбы. Весь объём работ отлично продемонстрирован на приведённом ниже видео.

    Зачем необходимы зазоры клапанов

    Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.

    Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.

    В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее. Именно по этой причине так важно время от времени проводить регулировку зазоров.

    Проверять и при необходимости проводить регулировку зазоров требуется каждые 20 — 30 тысяч километров. Опираться нужно на нормативы, прописанные в руководстве по ремонту автомобиля той или иной марки.

    Итоги

    Слишком маленький зазор ведет к прогоранию седел клапанов. Большой люфт приводит к потере мощности и появлению характерного цоканья. Их рекомендуется регулировать каждые 10-15 тыс. км.

    У различных автомобилей, в зависимости от типа двигателя, может приходиться на цилиндр два и более клапанов. Одни из них служат для впуска топливно-воздушной смеси, другие выпускают отработанные газы. Первые клапаны принято просто называть впускными, а вторые — выпускными. А в действие их приводит и регулирует порядок работы так называемый клапанный (или газораспределительный) механизм. О том, каким способом отрегулировать клапана наиболее выгодно и просто, ведётся множество споров.

    Этапы работ, инструменты

    Все регулировочные работы проводятся в несколько этапов:

    1. Подготовительные работы, частичная разборка мотора для обеспечения доступа к клапанному механизму;
    2. Регулировка;
    3. Сборка.

    Регулировка зазоров клапанов ВАЗ-2106 выполняется такими инструментами:

    • Набор торцевых и рожковых ключей (обязательно наличие рожковых ключей на 13 и 17);
    • Щуп для замера зазора;
    • Отвертки;
    • Ветоши;
    • Маркер.

    По поводу щупа. Проверка и регулировка выполняется щупом с толщиной 0,15 мм. При этом обычный измерительный элемент не подойдет, требуется специальный, с увеличенной шириной.

    Отметим, что все модели Жигули «Классика» являются карбюраторными, кроме одной из модификаций 2107, поэтому рассмотрим, какие подготовительные работы нужно сделать перед тем, как будет выполнена регулировка клапанов ВАЗ-2104 (карбюратор).

    Величина теплового зазора

    Зазор в клапанах ДВС также выставляется разный, и он тоже зависит он конкретной модели силового агрегата. Величина теплового зазора (ТЗ) разработчиками рассчитывается, исходя из теплового расширения металла, применяемого в моторе, а материал для изготовления производителями используется разный. Еще нужно сразу отметить, что не всегда заводом рекомендуемые ТЗ строго выполняются ремонтниками, так как на практике выясняется, что другие величины зазоров на практике более подходят для той или иной модели движка, с ними мотор работает в оптимальном режиме.

    ТЗ должны быть оптимальными, не больше и не меньше положенного. Если зазор слишком маленький:

    • клапана негерметично прилегают по седлам, уменьшается компрессия в цилиндрах, теряется мощность ДВС;
    • со временем из-за неплотного прилегания к седлам прогорают клапана (обычно выпускные);
    • мотор неровно работает на холостых оборотах.

    Если зазор слишком большой:

    • в движке возникает неприятный щелкающий стук (похож на звук стрекочущей швейной машинки);
    • быстро вырабатываются детали – изнашиваются кулачки РВ, толкатели, регулировочные шайбы, торцы клапанов;
    • мотор не развивает необходимой мощности, так как при недостаточном открытии клапанов не происходит необходимого наполнения цилиндров ТВ смесью.

    В среднем ТЗ клапанов находятся в пределах 0,15-0,45 мм, причем, для выпуска зазоры всегда устанавливаются больше – при малых ТЗ выпускные клапана склонны к прогоранию.

    Регулировка клапанов (РК) обычно производится на холодную, но на некоторых моделях автозаводы-изготовители рекомендуют выполнять регулировочные работы на прогретом ДВС.

    Фазы газораспределения

    И даже если современные клапаны умеют перемещаться гораздо быстрее, чем их предки сто лет назад, то свойства горючих газов, движением которых они управляют, практически не изменились. Они также легко сжимаются при воздействии, и также упрямо продолжают стремиться во все стороны одинаково, подчиняясь закону Паскаля, а значит, не очень спешат переместиться туда, куда их просят. И чтобы обеспечить максимально возможное наполнение цилиндра за такой короткий промежуток времени, впускной клапан начинает открываться раньше, чем поршень завершит ход выпуска. А выпускной начнёт открываться раньше, чем завершится рабочий ход, чтобы находящиеся под давлением в цилиндре горячие газы не создавали излишнего сопротивления движению поршня, когда начнётся такт выпуска.

    Моменты времени, когда начинается открытие, длительность их нахождения в открытом и закрытом состояниях, образуют фазы газораспределения двигателя. Управляет движением клапанов распределительный вал, в форме кулачков которого и «зашифрована» информация о фазах газораспределения вашего двигателя. Величины фаз подбираются при проектировании двигателя в зависимости от его конструкции, назначения, условий эксплуатации. В наиболее продвинутых двигателях эти фазы могут изменяться для конкретных условий работы и нагрузок в данный момент времени. В обычных же двигателях единственный эффективный способ изменить фазы газораспределения — это заменить распредвал. Изменение фаз газораспределения посредством установки оригинального распределительного вала — один из способов продвинутого тюнинга двигателя. Соглашаясь на такую процедуру, мы должны понимать, что рост мощности двигателя произойдёт за счёт ухудшения экономичности, снижения ресурса его деталей. Поэтому такую настройку, как правило, применяют на спортивных автомобилях, где ресурс, экономичность и экологичность двигателя имеют второстепенное значение.

    В реальном двигателе, когда поршень находится около своих верхней (ВМТ) и нижней (НМТ) мертвых точек, впускной и выпускной клапаны одновременно открыты

    Приспособление для регулировки зазоров клапанов

    Более эффективный и действенный способ настройки клапанных механизмов силового агрегата является их регулировка при помощи приспособления, которое представляет собой специальную рейку с закрепленным на ней индикатором. Такая настройка получается гораздо точнее ручной, поскольку при использовании прибора им определяются и учитываются все дефекты на поверхности регулируемых деталей.

    Для механической регулировки помимо демонтажа крышки ГБЦ, дополнительно придется снять привод акселератора, защитный щиток на распределителе зажигания, шланг отвода газов из картера, а для карбюраторных авто – «кастрюлю» карбюратора.

    Используя специальный ключ, необходимо прокрутить коленвал до совмещения рисок на звездочке распредвала (об этом описано выше). Дабы облегчить этот процесс можно использовать яркий маркер, которым наносить пометки через каждые 90 градусов на звездочку распределительного вала. После чего рейку прибора устанавливаем на проверяемый клапан и фиксируем в неподвижном состоянии. Надеваем на нее индикатор и ставим ее лапку на край регулируемого клапана. Для корректного выполнения этой процедуры понадобится специальный захват, которым необходимо зажать кулачок и потянуть его наверх (подойдет и простой гаечный ключ). В результате, показания индикатора должны отклоняться на 52 деления. В случае, когда они несколько занижены или завышены, требуется регулировка клапана. А далее все предельно просто:

    • при помощи гаечного ключа на 17 попускается контргайка на регулировочном винте;
    • осуществляется регулировка зазора ключом на 13, при этом все показания четко отражаются на шкале индикатора;
    • выполняется проверка регулировки и затягивается контргайка;
    • в завершении этапа вновь необходимо проверить правильность настройки механизма клапанов.

    Как видно, такая регулировка намного точнее и проще. Но не стоит забывать и о том, что высококвалифицированный специалист выполнит ее на высоком уровне и при помощи стандартного набора щупов. В завершении стоит подчеркнуть, что на большинстве комплектов щупов представлена регулировочная схема, которая содержит данные об углах поворотов распределительного и коленчатого валов с указанием номеров цилиндров и клапанов.

    Куда установить распредвал

    Существуют разные варианты расположения распределительного вала в двигателе и конструкции механизмов, передающих давление от поверхности распредвала к стержню клапана. Однако, рост скорости современных легковых двигателей привёл к тому, что повсеместно в них закрепилась схема с расположением распределительного вала в головке двигателя — верхневальная конструкция. Близость расположения распредвала к клапанам позволяет увеличить жёсткость системы, а значит, повысить точность работы.

    Прототип первых «Жигулей» ВАЗ-2101, итальянский Фиат-124, имел добротную и надёжную, но уже несовременную конструкцию двигателя с нижним распределительным валом. Советские инженеры решили, что двигатель нашего нового автомобиля должен идти в ногу со временем, и совместно с итальянцами модернизировали его, переместив распредвал в головку блока.

    Схема с нижним расположением распредвала удобна в обслуживании, но обладает недостаточной жесткостью при работе на высоких оборотах

    Привод газораспределительного механизма с верхним распредвалом гораздо жестче за счет отсутствия длинных штанг толкателей

    Источник

    Читайте также:  Порядок регулировки клапанов на восьмиклапанном моторе
    Adblock
    detector
