Регулировка качества смеси карбюратора вебер



Регулировка карбюратора мотоцикла: все секреты о качестве смесей!

Мощность, управляемость и скорость мотоцикла зависят от правильной работы и регулировки карбюратора. В этом устройстве происходит смесеобразование, которое сложно оценить даже в условиях лаборатории. Неисправности в работе дозирующей системы или узлах карбюратора определить сложно, поэтому проблемы выявляют по косвенным признакам.

Как отрегулировать карбюратор на мото, и определить качество горючей смеси расскажем в этой статье.

ГОРЮЧИЕ СМЕСИ

Для сгорания бензина в цилиндрах мотоцикла, нужно, чтобы горючее встретилось с воздухом, место встречи бензина и воздуха – карбюратор, здесь образуется смесь этих веществ. Для нормального сгорания воздуха смеси изменяют состав в зависимости от времени года, нагрузки на двигатель и других факторов. Даже небольшие погрешности могут привести к отклонениям в работе карбюратора негативно влиять на работу двигателя.

  • «богатый» тип смеси образуется, когда в карбюратор поступает недостаточно воздуха, а бензина в избытке. Если воздуха не хватает, бензин не успевает прогорать в цилиндре, догорает в выпускной системе, образуя нагар, который уменьшает мощность двигателя, ведет к перерасходу топлива, перегревает цилиндр.

Признаки: снижаются обороты и скорость мотоцикла, свеча зажигания черная или темно-коричневая;

  • «бедные» смеси образуются, если воздуха в избытке, а горючего недостаточно. Стоит искать причину в неплотном соединении деталей карбюратора, наличие мест дополнительного поступления воздуха и др.
    Признаки: перегрев и снижение мощности двигателя, перерасход топлива, хлопки в карбюраторе на холостом ходу, свеча зажигания светло-коричневого цвета.

Помимо этих типов есть еще 2 промежуточных, в них проявления признаков слабее, чем у крайностей – это «обогащенные» и «обедненные» смеси. В этих вариантах превышение незначительное.

КАК РЕГУЛИРОВАТЬ КАРБЮРАТОР?

Чтобы произвести регулировку карбюратора мотоцикла , необходимо учесть ряд факторов, характеризующих местность, в которой используется легковесное транспортное средство: температура, влажность, высота над уровнем моря и т. д.

  • Определите по косвенным признакам отклонение в составе смеси. Обратите внимание на работу двигателя, посмотрите цвет свечей или проведите тест. Закройте пластиной четвертую часть патрубка карбюратора и проедьте на низкой скорости. Интенсивное снижение оборотов и скорости будет означать, что смесь «богатая», небольшое отклонение – «обогащенная», значительное увеличение скорости – «бедная», незначительная – «обедненная».
  • Отрегулируйте соотношение воздуха и бензина, поверните винты в нижней части детали так, чтобы подача воздуха была оптимальной с учетом местности, внешних и внутренних факторов.
  • Переходите к регулировке иглы карбюратора мотоцикла в верхней части мотоцикла. Положение иглы отвечает за количество бензина в горючей смеси. Обычно она стоит на значении 5, но вы можете изменить в меньшую или большую сторону при необходимости.
  • Отрегулируйте верхнюю часть. Откройте поплавковую камеру, в где находится клапан. В этом клапане располагается подвижная игла, которой можно настроить поступление бензина.

СИНХРОНИЗАЦИЯ КАРБЮРАТОРОВ НА МОТОЦИКЛЕ

Если вы чувствуете характерную вибрацию при включенном двигателе, и цилиндры нагреваются неравномерно скорее всего карбюраторы рассинхронизированы. Основные причины – неравномерный износ деталей и приводов, загрязнение топливной системы.

Последовательность действий:

  • Отрегулируйте приводы дроссельных заслонок и переходите к синхронизации.
  • Снимите бензобак, если нужно демонтируйте воздушные фильтры и снимите блок карбюраторов.
  • Найдите по заглушкам специальные вакуумные порты и подключите к ним измерительные трубопроводы.
  • Уточните в руководстве эксплуатации транспортного средства параметр оборотов, на которых должна производиться синхронизация карбюраторов.
  • Прогрейте двигатель, и отрегулируйте клапаны вакууметров на минимальные колебания.
  • Для синхронизации на двухцилиндровых двигателях найдите базовый винт между карбюраторами. Если у вас четырехцилиндровый агрегат кроме базового винта потребуется еще 2 регулировочных штуцера.
  • Установите равные величины разряжения в ВПД вращая винты, последовательность регулировки: первый, третий, второй или центральный.
  • Если после резкого увеличения оборотов двигателя и сброса до уровня, указанного в руководстве по эксплуатации стрелки всех вакуумметров показывают одинаковое значение, значит синхронизация системы считается выполненной.

Разобраться с регулировкой с нуля сложно, поэтому если вы в себе не уверены, лучше обратиться в специализированные сервисы. А за новыми заводскими светодиодными фарами для байка, мопеда или автомобиля с доставкой переходите в каталог Wesem-Light .

Источник

ВАЗ 2106: регулировка карбюратора своими руками

Вступление

В СССР одним из самых популярных легковых автомобилей считался ВАЗ 2106 — легендарная «шестерка», которая выпускалась на протяжении 30 лет (1975 — 2005). При этом до 1980 года на ВАЗ 2106 устанавливали карбюраторы типа Weber (2103-1107010-01 и 2106-1107010), а затем, вплоть до снятия автомобиля с производства — более совершенные «Озон» (2107-1107010-20) и «Солекс» (21053-110710).

Сейчас эти автомобили на отечественных дорогах встречаются очень редко, да и специалистов, знающих, как осуществляется настройка карбюратора ВАЗ 2106, найти достаточно сложно. Однако автомобилисты со стажем, имеющие определенные навыки и обладающие минимальным набором инструмента, легко могут осуществить ремонт и регулировку самостоятельно.

Читайте также:  Регулировка редуктора мотора салют

Карбюратор ВАЗ 2106

Карбюратор — один из самых ответственных узлов в системе подачи топлива в двигатель автомобиля ВАЗ 2106. Именно он отвечает за создание топливо-воздушной смеси, которая необходима для нормальной работы силового агрегата.

Карбюратор с правильными настройками готовит нормальную горючую смесь, состоящую из бензина и воздуха (1:15). Но при длительной или интенсивной эксплуатации нарушаются заводские регулировки, в результате чего в двигатель начинает постоянно поступать обогащенная или обедненная горючая смесь. Это немедленно сказывается на его работе и требует ремонта карбюратора.

Характерные признаки неисправности карбюратора

Свидетельством того, что карбюратор готовит обогащенную горючую смесь, служат :

  • увеличенный расход бензина;
  • перегрев двигателя;
  • «хлопки» и дым черного цвета из глушителя;
  • теряется мощность.

Признаки поступления в двигатель обедненной горючей смеси:

  • потеря мощности;
  • характерные «хлопки» в карбюраторе;
  • перегрев мотора.

Обслуживание карбюратора ВАЗ 2106

Карбюратор, также как все другие узлы автомобиля, нуждается в регулярном техническом обслуживании и ремонте, которые в общем случае сводятся к очистке наружных и внутренних поверхностей корпусных деталей.

Разобрав карбюратор, необходимо тщательно осмотреть все его детали и выделить среди них неисправные. Все работы по настройке карбюратора осуществляют только убедившись в том, что все детали исправны.

Как правило, ремонт сводится к замене деталей, пришедших в негодность. Далее производим регулировку числа оборотов мотора на холостом ходу.
Выполняют ее на «горячем» моторе. Кроме того нужно предварительно:

  • отрегулировать зазоры в механизме газораспределения;
  • выставить оптимальный момент зажигания;
  • полностью открыть воздушную заслонку.

Далее работы проводят в следующем порядке:

  • 1. Винтом количества горючей смеси устанавливают режим работы мотора в пределах 800 — 900 об/мин. Запоминают положение винта качества.
  • 2. Вращая винт качества устанавливают наибольшее число оборотов.
  • 3. Винтом количества доводят число оборотов силовой установки до 950 — 1035 в минуту.
  • 4. Винтом качества снова устанавливают максимальное количество оборотов.

Эти операции проводят до тех пор, пока число оборотов 950 -1035 в минуту не совпадет с максимальным значением числа оборотов, полученных с помощью винта качества. Добившись совпадения, винт качества возвращают в положение, где число оборотов двигателя составляло 820 — 900 в минуту (см. п. 1).

ВАЖНО! Для защиты заводских настроек, винты, регулирующие количество и качество горючей смеси снабжены защитными втулками, которые позволяют провернуть их только на пол-оборота. Если втулки мешают добиться положительных результатов, их необходимо сломать и освободив винты, продолжить работу.

Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом. При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере.

Один из самых важных параметров карбюратора — количество бензина в его камере. От него зависит:

→ ПОЛУЧИТЕ ПОЛЕЗНЫЕ МАТЕРИАЛЫ ДЛЯ ВАЗ 2101-2110

  • токсичность выхлопа;
  • расход бензина.

Для этой регулировки нужно снять верхнюю часть корпуса карбюратора и установить ее вертикально. При этом шарик иглы должен касаться язычка поплавка.

ВАЖНО: В процессе регулировки может быть выявлена необходимость проведения ремонта, связанного с заменой деталей.

Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

  • Измеряют зазор между низом поплавка и плоскостью крышки. Он должен находится в пределах 6+0,25 мм. Если размер не соответствует, то необходимо аккуратно подогнуть язычок поплавка;
  • Проверяют ход поплавка. Величина хода должна быть 8+0,25 мм.

Закончив ремонт и осуществив все необходимые регулировки приступают к проверке качества выполненных работ.

Для этого запускают двигатель и проверяют работу автомобиля:

  • на холостом ходу;
  • при резком нажатии на педаль газа;
  • при резком отпускании педали газа и торможении.

Во всех случаях двигатель должен работать равномерно и не глохнуть.

Источник

Регулировка качества смеси карбюратора вебер

Детали карбюратора Weber 32TLA 1 – крышка ускорительного насоса; 2 – диафрагма ускорительного насоса; 3 – распылитель ускорительного насоса; 4 – корпус карбюратора; 5 – диафрагма клапана; 6 – пружина; 7 – крышка клапана обогащения смеси на переходных режимах; 8 – прокладка; 9 – винт регулировки частоты вращения пуска двигателя; 10 – рычаг дроссельной заслонки; 11 – корпус дроссельной заслонки; 12 – винт регулировки качества (состава) смеси; 13 – электромагнитный клапан; 14 – уплотнительное кольцо; 15 – винт регулировки количества смеси; 16 – кронштейн; 17 – двухходовой клапан; 18 – прокладка; 19 – главный топливный жиклер; 20 – ось поплавка; 21 – поплавок; 22 – пробка; 23 – фильтр; 24 – игольчатый клапан; 25 – уплотнительное кольцо; 26 – дополнительный топливный жиклер; 27 – эмульсионная трубка; 28 – болт крепления крышки; 29 – воздушный жиклер; 30 – топливный жиклер холостого хода; 31 – ось воздушной заслонки; 32 – заглушка; 33 – крышка карбюратора; 34 – штифт; 35 – диффузор; 36 – прокладка диффузора; 37 – автоматическое пусковое устройство; 38 – пружина; 39 – диафрагма; 40 – пружина; 41 – крышка пневмопривода воздушной заслонки; 42 – винт регулировки воздушной заслонки; 43 – болт крепления автоматического пускового устройства; 44 – обогревающий элемент; 45 – крышка пускового устройства; 46 – кольцо крепления крышки; 47 – крышка

Читайте также:  Регулировка зажигания мотоцикла урал нет меток на маховике

По конструкции этот карбюратор близок к карбюратору 1В3. Регулировка уровня топлива в поплавковой камере

Проверка положения поплавка карбюратора 32TLA 1 – крышка карбюратора; 2 – поплавок; 3 – главный топливный жиклер; А – размер от плоскости крышки карбюратора до нижней грани поплавка

Регулируют уровень топлива положением поплавка. Для проверки положения поплавка снять крышку карбюратора и установить ее под углом 45° к горизонтали. Измерить размер «А». Этот размер должен быть равен 28±1,0 мм. Если измеренный размер отличается от указанного, подогнуть поплавок. Регулировка ускорительного насоса

Регулировка ускорительного насоса 1 – винт регулировки приоткрывания дроссельной заслонки; 2 – рычаг привода дроссельной заслонки; 3 – гайка; 4 – отвертка; 5 – кулачок привода ускорительного насоса; 6 – винт

Для проверки и регулировки производительности ускорительного насоса нужно снять карбюратор с двигателя. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять крышку 47 (см. рис. Детали карбюратора Weber 32TLA). 2. Отвернуть три болта и снять кольцо 46, крышку 45 автоматического пускового устройства и обогревающий элемент 44. 3. Оттянуть резинкой рычаг 3 (рис. 3.21 Регулировка частоты вращения пуска двигателя) так, чтобы кулачок 2 вышел из контакта с регулировочным винтом 1. 4. Снять крышку карбюратора, заполнить топливом поплавковую камеру и установить крышку карбюратора. 5. Поставить под карбюратор мерную мензурку с воронкой. 6. Плавно повернуть дроссельную заслонку от упора до упора 10 раз, затрачивая на каждый ход 1 с и выдерживая затем паузу в 3 с, приводя этим в действие ускорительный насос. 7. Измерить количество топлива в мензурке и разделить на 10. Получится количество топлива, которое подает ускорительный насос за один цикл. Это значение должно равняться 1,05±0,15 см3. 8. При необходимости отрегулировать производительность ускорительного насоса. Для этого затянуть винт 6. Снять фиксатор и ослабить затяжку гайки 3. Отпустить винт 2 и отверткой повернуть кулачок 5. Поворот кулачка 5 в сторону «+» увеличивает производительность ускорительного насоса, а в сторону «-» — уменьшает. Затянуть гайку 3 и установить фиксатор. Регулировка приоткрывания дроссельной заслонки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять крышки 47 (см. рис. Детали карбюратора Weber 32TLA), 45 и обогревающий элемент 44. 2. Оттянуть резинкой рычаг 3 (рис. 3.21 Регулировка частоты вращения пуска двигателя). 3. Снять с регулировочного винта 1 (см. рис. Регулировка ускорительного насоса) защитный колпачок. 4. Вывернуть винт 1, чтобы между ним и рычагом 2 появился зазор. 5. Завернуть винт 1 до касания с рычагом 2 и завернуть винт 1 дальше на четверть оборота (90°). 6. Установить на винт новый защитный колпачок. 7. Отрегулировать частоту вращения холостого хода. Регулировка частоты вращения пуска двигателя

Регулировка частоты вращения пуска двигателя 1 – винт регулировки частоты вращения пуска двигателя; 2 – кулачок; 3 – рычаг пускового устройства; 4 – резинка

Регулировку производят на прогретом двигателе с правильно установленным моментом зажигания и при отрегулированной частоте вращения холостого хода в следующем порядке: ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять воздушный фильтр и отсоединить вакуумный шланг 24 (см. рис. Воздушный фильтр двигателей рабочим объемом 1,1 и 1,3 л). 2. Подключить к двигателю контрольный тахометр. 3. Снять крышки 47 (см. рис. Детали карбюратора Weber 32TLA), 45 и обогревающий элемент 44. 4. Установить регулировочный винт 1 на выступе кулачка 2.

5. Оттянуть рычаг 3 резинкой 4, чтобы воздушная заслонка была полностью открыта. 6. Запустить двигатель, не нажимая на педаль акселератора. 7. По тахометру проверить частоту вращения двигателя, она должна быть 2000±100 мин-1. Если необходимо, отрегулировать частоту вращения двигателя винтом 1. Регулировка частоты вращения холостого хода Регулировку производят на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и при правильно установленном моменте зажигания при полностью открытой воздушной заслонке в следующем порядке: ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отключить все потребители энергии (фары, вентилятор, магнитолу и т.д.). 2. Отсоединить от воздушного фильтра шланг вентиляции картера и заглушить его. 3. Подсоединить контрольный тахометр и газоанализатор. 4. Регулировочным винтом 15 (см. рис. Детали карбюратора Weber 32TLA) количества смеси отрегулировать частоту вращения коленвала двигателя в пределах 800 ± 50 мин-1.

Читайте также:  Регулировка ручника калина без ямы

5. Регулировочным винтом 1 качества (состава) смеси установить уровень содержания окиси углерода (СО) в отработавших газах 2,0±0,5%. 6. Проверить и при необходимости восстановить частоту вращения холостого хода. Проверить и при необходимости восстановить содержание СО в отработавших газах.

Регулировка зазора воздушной заслонки 1 – кулачок; 2 – винт регулировки частоты вращения пуска двигателя; 3 – тяга пневмопривода воздушной заслонки

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять крышку 47 (см. рис. Детали карбюратора Weber 32TLA), 45 и элемент 44. 2. Регулировочный винт 2 установить в верхнем выступе кулачка 1.

3. Передвинуть отверткой тягу 3 в направлении стрелки.

4. Измерить зазор между воздушной заслонкой и стенкой горловины, он должен быть 2, 5±0,2 мм. При этом обратить внимание, чтобы не была сжата пружина 2. Зазор можно измерить сверлом 1 подходящего диаметра. Если зазор отличается от указанного, отрегулировать его винтом 3.

Источник

Регулировки карбюратора Weber
Двигатель. Система питания. Форд Эскорт 3

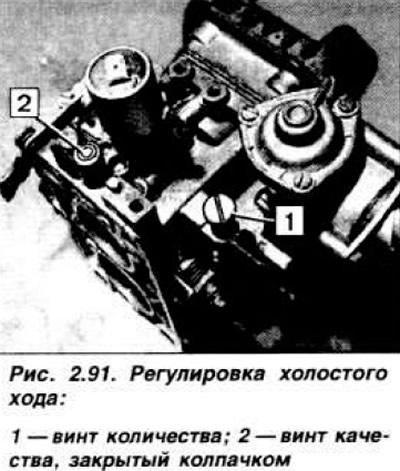

Регулировка холостого хода и содержания со в отработавших газах

Прогреть двигатель до рабочей температуры. подсоединить газоанализатор и тахометр. Установить частоту вращения коленчатого вала 3000 об/мин. удержать ее примерно на 30 с и сбросить обороты до частоты холостого хода. После того, как стрелки приборов успокоятся, снять показания содержания СО и частоты вращения коленчатого вала. При необходимости отрегулировать обороты винтом количества 1 (рис.2.91).

В случае повышенного содержания СО снять воздушный фильтр и с помощью отвертки с узким лезвием снять предохранительный колпачок 2 винта качества. Поднять обороты до 3000 об/мин. сбросить их до холостого хода и в течение 30 с. вращая винт качества, отрегулировать содержание СО в отработавших газах. Если регулировка заняла больше 30 с. повторить операцию. Установить новый предохранительный колпачок на винт качества и воздушный фильтр и вновь проверить обороты холостого хода и содержание СО.

Проверка и регулировка уровня топлива в поплавковой камере

Снять карбюратор, отвернуть шесть винтов и снять крышку карбюратора. Отсоединить тягу от автоматического пускового устройства. Удерживая крышку вертикально, измерить расстояние между прокладкой крышки и дном поплавка (рис. 2.92).

При необходимости подогнуть язычок поплавка. Присоединить тягу к пусковому устройству и установить крышку карбюратора.

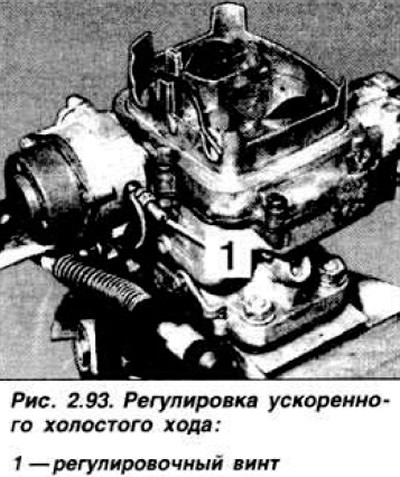

Регулировка ускоренного холостого хода

Прогреть двигатель до рабочей температуры и подсоединить тахометр. Остановить двигатель, снять воздушный фильтр. Удерживая дроссельную заслонку первой камеры в частично открытом положении, закрыть воздушные заслонки. Отпустить педаль акселератора; пусковое устройство должно находиться в положении ускоренного холостого хода. Отпустить воздушные заслонки, не касаясь педали акселератора. Пустить двигатель и снять показания тахометра. После отпускания воздушных заслонок они должны занять положение полного открытия, если этого не происходит, то либо двигатель недостаточно прогрет, либо неисправно пусковое устройство. Регулировка ускоренного холостого хода 2700 об/мин осуществляется винтом 1 (рис. 2.93) после отпускания контргайки. После регулировки установить воздушный фильтр.

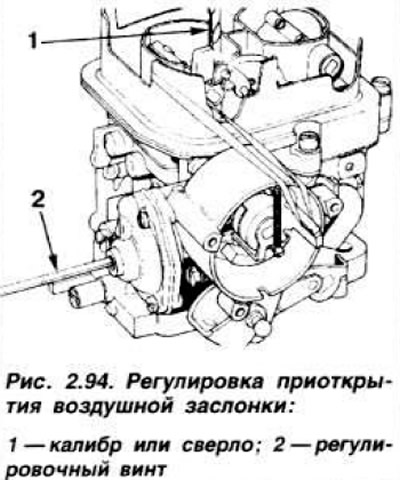

Регулировка приоткрытия воздушной заслонки

Отсоединить минусовый провод от аккумуляторной батареи и снять воздушный фильтр Отсоединить провод от автоматического пускового устройства. Отвернуть три винта крепления и снять корпус биметаллической пружины и внутреннюю теплоизолирующую гайку Надеть на рычаг привода воздушных заслонок и корпус карбюратора резиновое кольцо для /держания заслонок в закрытом положении (рис. 2.94).

Затем открыть воздушные заслонки и отпустить педаль акселератора. Отвернуть и снять пробку пневмопривода воздушной заслонки, отверткой утопить плунжер до упора и с помощью круглого калибра или сверла 5,2-5,8 мм измерить величину приоткрытия воздушной заслонки. Для регулировки этой величины вращать регулировочный винт 2.

Регулировка автоматического пускового устройства

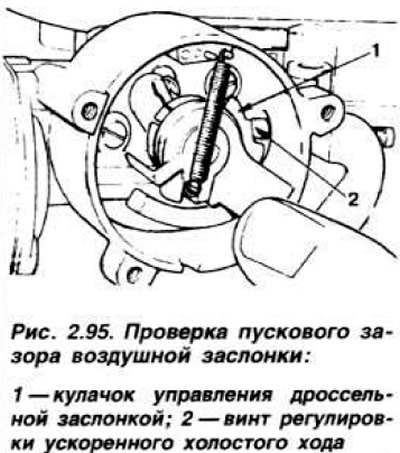

При приоткрытой дроссельной заслонке первой камеры повернуть кулачок 1 (рис. 2.95) управления дроссельной заслонкой так, чтобы его выступ уперся в регулировочный винт 2.

Отпустить педаль акселератора для того, чтобы заблокировать кулачок в этом положении. Закрывать воздушные заслонки до упора выступа кулачка в регулировочный винт, как показано на рисунке. С помощью круглого калибра или сверла 1,5-2,5 мм измерить зазор между стенкой смесительной камеры и кромкой воздушной заслонки первой камеры. При необходимости отрегулировать зазор, подгибая язычок (рис. 2.96).
