Как отрегулировать фары на ниве шевроле своими руками



Регулировка света фар

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Регулировка световых пучков фар должна проводиться только квалифицированным персоналом на станции технического обслуживания. Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить с использованием экрана (рис. 7-26).

Рис. 7-26. Схема регулировки света фар:
1 — горизонтальная линия, соответствующая центрам фар;
2 — линия, проходящая через центры световых пятен;
А и В — вертикальные линии, соответствующие центрам фар;
О — осевая линия;
h — расстояние центров фар от пола.

Регулируются фары вращением винтов 2 и 5 (см. рис. 7-27), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

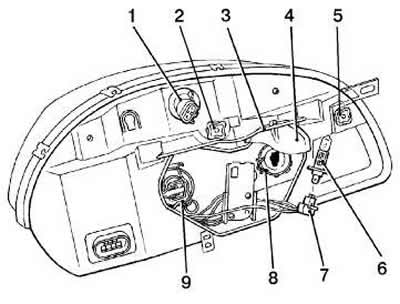

Рис. 7-27. Регулировочные винты блок-фар:
1 — патрон лампы указателя поворота;
2 — винт регулировки пучка света блок-фары в горизонтальном направлении;

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха составляет 0,19 МПа (1,9 кгс/см 2 ), а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Начертите на экране вертикальные линии: осевую 0 и линии А, В, С и Е проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 55 мм линию 2 центров световых пятен.

Установите регулятор корректора фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 2 и 5 (см. рис. 7-27) световые пучки фар. При этом смещение светового пучка фары не должно превышать ±3° в вертикальной плоскости и ±2° в горизонтальной плоскости.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7-26), а точки пересечения горизонтального и наклонного участков световых пятен — с линиями А и В.

Источник

Регулировка фар Шевроле Нивы

Как правильно проводится регулировка фар Шевроле Нивы своими руками? Ответим на этот вопрос и расскажем как правильно происходит регулировка фар ближнего и дальнего света, а также противотуманные фары. Чаще всего владельцы Нивы интересуются данным вопросом, и неспроста. Ведь это можно сделать самостоятельно, не прибегая к сторонней помощи. Чем ярче и лучше светит оптика, тем проще держать дорогу в ночное время суток, своевременно реагировать на преграды, прочее. Для многих нивоводов вопрос качества освещения находится на первом месте и может вызывать раздражение при недостаточном освещении.

С одной стороны с этим можно согласиться, ведь о какой безопасности может идти речь, если нет достойного освещения. Но с другой, на некоторых авто инсталлирована оптика самим производителем, которая не блещет качеством и тонкостью настройки.

В большей степени это касается отечественных машин. А если машина имеет солидный пробег, то вести дальше речь нет смысла вовсе. Мы знаем, что с каждым лучом солнечного света оптика все больше и больше выгорает и тускнеет. Способность качественно отражать свет ламп у фар постепенно снижается.

Да еще авария или ДТП могут привести к повреждению кузовной части и геометрия рамы будет нарушена. Вне зависимости от того новая или старая оптика, светить она будет хуже.

Как правильно отрегулировать фары Нивы

Всего известно три основных способа, которые применяют при регулировке:

  • обратиться за помощью к опытным механикам. Не в нашем случае, так как мы хотим научиться все сделать своими руками;
  • применить специальную методику для регулировки фар;
  • настроить на глаз по пятну на дороге.

Второй вариант наиболее приемлем для всех автовладельцев.

Весь процесс можно описать тремя пунктами:

  • разметка на стене,
  • нанесение света фар на стену,
  • корректировка линий и тонкая надстройка.

Важно: перед каждым началом починки убедитесь в том, что сам автомобиль полностью исправен, геометрия кузова не нарушена, оптика находится в исправном состоянии.

Нет смысла начинать регулировку фар Нивы, если есть деформация кузова.

Читайте также:  Регулировка головки на кассетных магнитофонах

Обязательно подлежит проверке:

  • давление в покрышках. Оно должно быть в пределах допустимой нормы — для Шевроле Нивы это 1,9 бара почти для всех типоразмеров шин;
  • пружины и трансмиссия в исправном состоянии;
  • равномерное распределение груза на шасси. Запрещено проводить работы по настройке, если машина находится под грузом, который неравномерно уложен на шасси.

Если не проработать вышеуказанные пункты, то настройка будет полностью неправильная и позднее придётся переделывать всю настройку фар снова.

Алгоритм регулировки фар Нивы Шевроле

Перед началом следует тщательно вымыть всю оптику Нивы. Необходимо протереть её, а при наличии дефектов или повреждений заменить новой. Малейшая трещина или скол не даст желанного результата по регулировке света.

С внутренней части капота находим по два регулировочных болта на корпусе. Один отвечает за горизонтальную настройку, второй – за вертикальную. Поочерёдное подкручивание приведёт к точному выставлению светового луча на должный уровень. Иногда случается так, что не хватает нескольких миллиметров до долгожданного уровня.

В таком случае, следует подложить несколько шайб у основы крепления корпуса. Для этого нужно демонтировать фару, надеть на крепления штекеров пару шайб и установить оптику снова на прежнее место. Пошаговая инструкция — как проводится регулировка фар Нивы Шевроле:

  • находим ровную площадку с ровной стеной;
  • готовим скотч и мел для черчения линий на стене;
  • подъезжаем на расстояние 2 метров к стене;
  • не глушим мотор, включаем ближний свет;
  • выжимаем ручной тормоз для безопасности;
  • устанавливаем корректор фар в среднее положение, если он имеется;
  • помечаем мелом центр светового луча каждой фары. Это можно сделать как мелом, так и в виде крестиков скотчем;
  • отъезжаем на расстояние в 5 метров;
  • полученные ранее точки соединяем ровно линией;
  • точно посередине полученного отрезка проводим вертикальную линию, означающую середину кузовной части технического средства;
  • ниже на расстоянии 7 сантиметров чертим линию, под названием секущая;
  • включаем ближний свет;
  • в капотной части находим регулировочные винты в корпусе пластика фары. Начинаем их понемногу подкручивать так, чтобы световой пучок лёг аккурат между линией горизонтальной и секущей;
  • теперь, когда выставлен ближний свет, переходим к дальнему свету. В идеале, дальний свет не придется регулировать;
  • при нормальных условиях работы качество освещения должно улучшиться. Если такового не произошло, значит ищите причину нарушения кузовной геометрии. Возможно, была авария или ДТП, о котором вы не знаете.

Регулировка противотуманных фар Нивы

Регулировка фар противотуманной оптики Нивы также производится вручную. Для этого вращаем по вертикали и по горизонтали каждую фару до момента соответствия нашему стандарту. Конечно, предварительно следует немного отвинтить крепёжные болты для практичности и удобства настройки.

После завершения процедуры не забудьте завинтить болты снова. Помните, что категорически запрещено настраивать световые лучи, чтобы они слепили встречных водителей. За такую выходку можно смело схлопотать административный штраф за препятствие вождению встречного транспорта. Размер штрафа исчисляется от 500 рублей. Сумма не большая, но тут больше играет роль человеческий фактор.

Помните главное, что если кузов Шевроле Нивы не повреждён, оптика цела, то настраивать фары, особой надобности вовсе нет. Иногда прибегают к настройке, когда владелец собирается тюнинговать машину нестандартным оборудованием.

В таких случаях может вырезаться новое гнездо для крепления, устанавливаться оптика с совершенно новой формой, протягиваться новые кабеля электрического питания. Но это совсем иная история.

Ниже в видеоролике показано как проводится регулировка фар Шевроле Нивы своими руками с учетом угла падения света фар.

Источник

Регулировка света фар Шевроле Нива.

Регулировка света фар Шевроле Нива.

Другие записи по регулировке фар:

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Читайте также:  Какой отдел нервной системы и как регулирует обмен жиров

Регулировка световых пучков фар должна проводиться только квалифицированным персоналом на станции технического обслуживания. Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить с использованием экрана.

Схема регулировки света фар.

1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние центров фар от пола.

Регулировочные винты блок-фар.

1 – винты регулировки пучка света блок-фары в горизонтальном направлении; 2 – винт регулировки пучка света блок-фары в вертикальном направлении.

Регулируются фары вращением винтов 1 и 2, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Начертите на экране вертикальные линии: осевую 0 и линии А, В, С и Е проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 55 мм линию 2 центров световых пятен.

Установите регулятор корректора фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 2 световые пучки фар. При этом смещение светового пучка фары не должно превышать ±3 в вертикальной плоскости и ±2 в горизонтальной плоскости.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

Источник

Пошаговая инструкция по регулировке фар на Ниве

Правильно отрегулированные фары дадут водителю чувство уверенности на дороге в темное время суток. Практически каждому автолюбителю знакома ситуация, когда встречное ТС слепит глаза. Это доставляет неудобства и влияет на безопасность движения. Многие думают, что водитель просто забыл переключиться с дальнего света, но проблема может крыться в другом. Разберемся, как осуществить регулировку фар на автомобиле Нива и можно ли это сделать самостоятельно.

В каких случаях требуется регулировка

При покупке вы получаете новую Ниву с идеально выставленным освещением — свет в одну точку, без бликов. Но со временем эти настройки нарушаются. Плохо отрегулированные фары способны создать значительную помеху при езде ночью, в дождь, туман, зимой. Невыставленный свет «засвечивает» пространство перед автомобилем, тем самым создаётся отрицательный эффект. Световая завеса мешает обзору водителя, слепит встречные машины. Ксеноновые фары могут создать проблемы находящимся впереди транспортным средствам.

Что может стать причиной нарушения заводской регулировки:

  • повреждение фар с последующей заменой;
  • ремонт детали;
  • смена лампочек;
  • установка галогенных, ксеноновых ламп;
  • авария, повлекшая нарушение геометрии кузова;
  • установка резины другой высоты и широты;
  • замена передних пружин;
  • ремонт передней части Нивы.

Проверка также потребуется, если такая процедура не проводилась с момента покупки. Со временем положение светового пучка сбивается. Это вызвано частой ездой по неровным дорогам. Если вы плохо видите обочину ночью или друзья жалуются, что оптика Нивы слепит – ее нужно регулировать.

Проверка регулировки оптики обязательна при покупке подержанного авто. Прошлый владелец Нивы мог попадать в аварии, а после выравнивать кузов шпаклевкой либо настраивать фары самостоятельно, не имея должных навыков механика.

Чтобы понять, что фары отрегулированы неправильно, поставьте машину перед стеной и включите свет. Световые лучи будут направлены в разные стороны – вверх, вниз или разъедутся по бокам, но не в одну точку. Такая простая проверка станет сигналом к срочной регулировке фар. Правильно установить световой поток Нивы вполне возможно водителю самостоятельно.

Читайте также:  Газ 3102 регулировка рулевой колонки

Как отрегулировать фары

Чтобы отрегулировать оптику на Ниве 2121, необходимо:

  1. Разобраться с устройством приборов освещения.
  2. Приготовить инструменты и материалы.
  3. Поставить Ниву на ровную площадку.
  4. Нарисовать схему используя проверочный щиток.

Изучить устройство оптики Нивы можно с помощью мануала. Инструкция выдается при покупке авто. Если вы владелец подержанной машины, то мануал можно найти на одном из тематических сайтов.

Необходимые инструменты и материалы

Из инструментов потребуется:

  • крестообразная отвертка;
  • щиток для прикрытия фары.

Также рекомендуется проверить давление шин, заправить автомобиль бензином до определенной отметки. Долейте антифриз, омывающую жидкость. На переднее сидение следует положить груз, равный весу водителя. Из багажника вытащите запасное колесо, габаритные, тяжелые вещи. Т.е. необходимо привести Ниву в полное «боевое» состояние, в котором она чаще всего эксплуатируется.

Помимо инструментов необходимо подготовить площадку для проверки. Она будет служить регулировочным стендом. Ей может оказаться:

На стенде необходимо нарисовать схему регулировки. Она одинакова для всех транспортных средств.

Пошаговая инструкция и схема работы

Как уже упоминалось, первым делом необходимо нарисовать разметку на проверочном стенде. Делается это так:

  1. Рисуем ось симметрии посередине стенда.
  2. Прочерчиваем две прямые линии от пола до конца стенда. Они должны проходить точно по центру фар.
  3. Рисуем две параллельные линии. Высота первой равна уровню над полом, второй — 120 мм. Если установлен гидрокорректор, снижаем высоту на 65 мм.
  4. Ставим ручку гидрокорректора в положение минимальной нагрузки.

Следите, чтобы поверхность местности, где расположен автомобиль, была ровной, без скатов и возвышений.

Теперь о том, как производится регулировка фар:

  1. Ставим Ниву перед стендом. Расстояние – 5 метров.
  2. Очищаем оптику средством с этиловым спиртом.
  3. Заводим автомобиль. Иначе аккумулятор может сесть.
  4. Включаем ближний свет.
  5. Открываем капот.
  6. Закрывает одну из фар специальным щитком.
  7. Выставляем пучки в вертикальном направлении. Берем крестовую отвертку и поворачиваем регулировочный винт. Он находится со стороны радиаторной решетки. Поворачиваем винты в одном направлении на одинаковое количество оборотов. Допускается погрешность, максимум три щелчка.
  8. Регулируем горизонтальную плоскость. Для этого используются те же самые винты, только теперь их нужно вращать в противоположные сторону. Первый – против часовой стрелки, второй – по часовой. Обороты делаем одновременно.
  9. В процессе вращения добиваемся эффекта расположения светового пучка не выше горизонтальной линии щитка. Наклонная при этом должна пересечься с линиями в вертикальном направлении по центрам правой и левой детали.
  10. Выставляем свет на второй фаре автомобиля Нива.
  11. Проверяем отрегулированные элементы сначала на стенде, потом на дороге.

Даже самая точная ручная коррекция уступает автоматической регулировке. С помощью автокоррекции можно добиться более высоких характеристик. Это также будет влиять на последующую эксплуатацию Нивы. Автокоррекцию рекомендуется выполнять, когда установлены ксеноновые либо галогенные фары.

Главное преимущество автоматического корректора – световой луч выставляется и поддерживается в соответствии с дорожными условиями. Учитывается характер движения транспортного средства. А именно:

  • езда по неровной дороге;
  • повороты вправо, влево;
  • торможение;
  • подъем в гору.

Автоматический корректор состоит из:

  • 2-3 датчиков дорожного просвета (устанавливается спереди и сзади);
  • электронного блока;
  • исполнительных механизмов.

С помощью блока отслеживается дорожный просвет разных осей Нивы. Т.е. он автоматически определяет наклон кузова. Эти данные обрабатываются и угол наклона фар корректируется.

Как устанавливается автокорректор на Ниву:

  1. Снимаются фары.
  2. Убирается старый ручной корректор.
  3. Крепится новое гнездо датчика на герметик.
  4. В него устанавливается корректор фар.
  5. Снизу крепится датчик клиренса.
  6. Протягивается провод устройства через тоннель с трубками.

Дополнительную корректировку проводить не нужно. Фары будут сами регулироваться, учитывая нагрузку Нивы и характера ее движения. Сама установка займет не более 10 минут. Единственный недостаток этого устройства – высокая стоимость. Стоимость электромеханического корректора начинается от 1700 руб., но для монтажа придется только купить герметик.

Как видите, владельцы Нивы могут самостоятельно выставить пучки света на фарах без применения подручных средств. Главное четко следовать инструкции и правильно подготовить проверочную площадку.
