Форд фокус 2 замок капота регулировка



Снятие, установка и регулировка замка капота и его привода

15. Если снимаете капот не для замены, пометьте его положение относительно петель, например, обведя петли по контуру фломастером.

16. Отверните по две гайки крепления капота к обеим петлям и снимите капот.

17. Установите капот и все снятые детали в порядке, обратном снятию.

18. При необходимости отрегулируйте положение капота по высоте относительно передних крыльев при запертом замке капота вращением в нужную сторону резиновых упоров в отверстиях усилителя капота.

и регулировка замка

Вам потребуются: ключ «на 10», торцовая головка «на 13».

Для снятия замка капота выполните следующее.

1. Откройте капот и установите его на упор.

2. Снимите воздухонаправляющий щиток (см. «Снятие и установка облицовки радиатора», с. 266).

Снимать воздухонаправляющий щиток необходимо для отсоединения валика привода от замка капота.

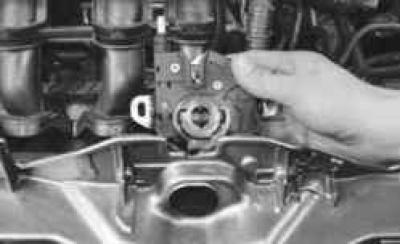

3. Выверните два болта крепления замка капота к каркасу моторного отсека.

4. Сожмите два фиксатора замка.

5. . и отсоедините замок от каркаса.

6. Сжав фиксатор колодки жгута проводов.

7. . отсоедините колодку от замка и снимите замок.

8. Установите замок капота в порядке, обратном снятию. Перед установкой замка смажьте его запорный механизм консистентной смазкой (например, литолом).

9. Если после установки замок нечетко запирается или с трудом отпирается, отрегулируйте его положение. Ослабьте болты крепления замка и перемещением его по вертикали в пределах овальных отверстий корпуса добейтесь четкой работы.

Для снятия защелки замка капота выполните следующее.

1. Откройте капот и установите его на упор.

2. Выверните два болта крепления защелки к усилителю капота и снимите защелку, вынимая ее через окно в усилителе.

3. Установите защелку замка капота в порядке, обратном снятию.

4. Если после установки защелки замок запирается с ударом, ослабьте болты крепления защелки и, перемещая ее в горизонтальном направлении в нужную сторону в переделах овальных отверстий корпуса, добейтесь безударного запирания замка.

Для снятия привода замка капота выполните следующее.

Источник

Положение капота Ford Focus

Регулировка

ПРИМЕЧАНИЕ. Положение задней части капота по от­ношению к высоте крыльев отрегулировать невозможно.

Рис. 8.1. Ослабление винтов летели капота

Снимите замок капота.

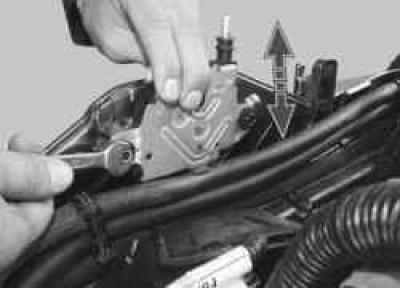

Отпустите винты петель капота приблизительно на пол-обо­рота (рис. 8.1).

Отрегулируйте положение капота в продольном направлении.

Отрегулируйте положение капота таким образом, что­бы задние кромки крыла и кромка капота располагались на одной линии.

Проверьте, чтобы зазрры по отношению к левому и правому крыльям располагались параллельно, и при необходимости от­корректируйте их (рис. 8.2).

Рис. 8.2. Корректировка зазоров

Отрегулируйте зазоры по отношению к левому и правому крыльям (рис. 8.3).

Рис. 8.3. Регулировка зазоров

Зазоры по отношению к крыльям должны быть одной величи­ны с обеих сторон. Зазоры можно выровнять путем открывания капота с последующим фиксированием крышки с помощью опорной стойки и корректирования величины зазоров путем нажимания на крышку в направлении налево или направо.

Отрегулируйте переднюю часть капота по высоте крыльев.

Отрегулируйте капот по высоте крыльев с помощью резино­вых буферов (рис. 8.4).

ПРИМЕЧАНИЕ, Зазоры и шышерку кромок следует от­корректировать доустановки замка капота.

Установите замок капота.

Рис. 8.4. Резиновый буфер

Замок капота автомобиля Ford Focus следует устанавливать таким образом, что­бы крышка капота закрывалась без усилия, а зазоры слева и справа не изменялись.

Источник

Снятие, установка и регулировка замка капота и его привода
Кузов и покрытие. Элементы кузова. Форд Фокус 2

Вам потребуются: ключ «на 10», торцовая головка «на 13».

Для снятия замка капота выполните следующее.

1. Откройте капот и установите его на упор.

ПРИМЕЧАНИЕ: Снимать облицовку радиатора необходимо для отсоединения валика привода от замка капота.

3. Выверните два болта крепления замка капота к каркасу моторного отсека.

4. Сожмите два фиксатора замка…

5. …и отсоедините замок от каркаса.

6. Сжав фиксатор колодки жгута проводов…

7. …отсоедините колодку от замка и снимите замок.

8. Установите замок капота в порядке, обратном снятию. Перед установкой замка капота смажьте его запорный механизм консистентной смазкой, например литолом.

9. Если после установки замок нечетко запирается или с трудом отпирается, отрегулируйте его положение. Ослабьте болты крепления замка и перемещением его по вертикали в пределах овальных отверстий корпуса добейтесь четкой работы.

Для снятия защелки замка капота выполните следующее.

1. Откройте капот и установите его на упор.

2. Выверните два болта крепления защелки к усилителю капота и снимите защелку, вынимая ее через окно в усилителе.

3. Установите защелку замка капота в порядке, обратном снятию.

4. Если после установки защелки замок запирается с ударом, ослабьте болты крепления защелки и, перемещая ее в горизонтальном направлении в нужную сторону в переделах овальных отверстий корпуса, добейтесь безударного запирания замка.

Для снятия привода замка капота выполните следующее.

2. С обратной стороны облицовки отожмите два фиксатора…

3. …и извлеките привод из гнезда облицовки.

4. Установите привод замка капота в порядке, обратном снятию.

5. При необходимости замены заводской эмблемы, служащей одновременно крышкой цилиндра привода замка капота, выверните винт крепления эмблемы и снимите ее вместе с пружиной.

6. Установите заводскую эмблему в порядке, обратном снятию, предварительно завив на несколько оборотов ее пружину.

Источник

Ford Focus Sedan › Logbook › Замок капота, тяга, открыть капот

Тема поломки тяги замка капота на Фокус2 достаточно известная, добавлю свои 5 копеек, может кому пригодится.
Итак, стандартная ситуация, ключ проворачивается, капот не открывается.
Кто-то пишет подлезать снизу с плоскогубцами, плохая идея, там и защита, и лениво.
Гнем из толстой стальной проволоки крючок сантиметра два под 90 градусов, просовываем его через решетку радиатора, подсвечиваем фонариком, открываем замок. Если тяга отвалилась со стороны личинки и еще торчит в самом замке, этим же крючком сдергиваем ее с замка, открывая таким образом доступ к вилке, открываем замок.

В Экзисте была куплена Тяга замка капота Dominant FO13055231 цена вопроса 314р.
Замок и личинка были смазаны для более легкого открывания, устанавливаем новую тягу, все собираем, закрываем капот. Первый раз открывается, второй уже нет, тяга слетает со стороны личинки.

Сдергиваем тягу супер ключом с замка, открываем замок. На форумах писали, что обматывают шарниры изолентой. Попробовали, помогло, но не надолго. Пластмассовые шарниры вылетают из стальных вилок замка либо пластиковые вилки тяги слетают с шарниров. Повторюсь, замок конечно уже стал туговат, но на данный момент был разработан с помощью ВД-шки.

Решили изготовить эту тягу из проволоки, для этого из алюминиевой делаем шаблон, долго гнем и подгоняем уже стальную. Вариант рабочий, но мы ошиблись с длиной стальной проволоки, не хватило запаса (см. коромысло на фото). Гнуть сталь такой формы повторно уже не было сил.

В итоге просим у знакомых полосы из нержавеющей стали. Выбираем ту что пошире (12 мм, толщина 1 мм, длина заготовки 240 мм), см. фото Сверлим в ней 2 отверстия (овальных, для лучшей посадки, поймете по старой тяге) с одной стороны, два с другой.
Сгибаем, устанавливаем, все работает. Форма пластины или проволоки должна обеспечивать подпружиненность, чтобы всегда была враспор между вилками. Прошло 2 месяца, нареканий нет.

Пользуясь случаем передаю большой привет конструкторам этого механизма и хитрым теоретикам придумавшим эту концепцию. Идея открывать капот с ключа через личинку расположенную спереди, с учетом наших погодных и дорожных условий, через хлипкую пластиковую фитюльку, придумана для того чтобы мы все время ездили в сервис на открытие капота и покупали замки в сборе. При этом при севшем аккумуляторе ключом невозможно открыть двери, пока аккумулятор не будет исправен. Ключ крутится, ручка дёргается, дверь не открывается. Без заряженного аккумулятора в салон не попасть.

Источник

Снятие, установка и регулировка замка капота и его привода Ford focus 2 и 2 рестайлинг

Вам потребуются: ключ «на 10», торцовая головка «на 13».
Для снятия замка капота выполните следующее.
1. Откройте капот и установите его на упор.

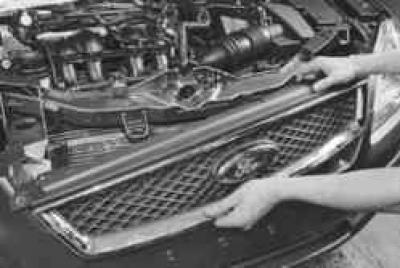

2. Снимите облицовку радиатора (см. «Снятие и установка облицовки радиатора»).

Примечание
Снимать облицовку радиатора необходимо для отсоединения валика привода от замка капота.

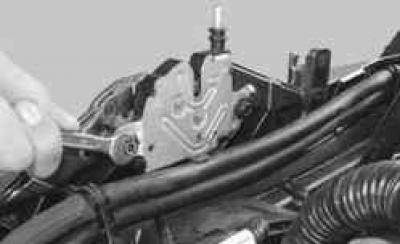

3. Выверните два болта крепления замка капота к каркасу моторного отсека.

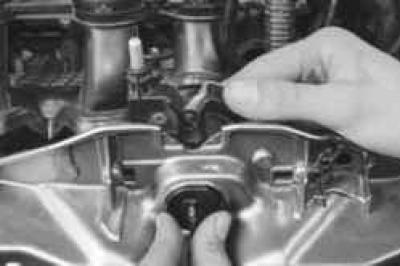

4. Сожмите два фиксатора замка…

5. …и отсоедините замок от каркаса.

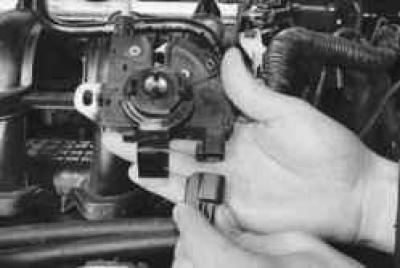

6. Сжав фиксатор колодки жгута проводов…

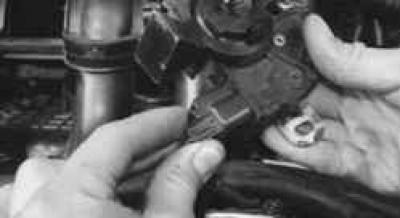

7. …отсоедините колодку от замка и снимите замок.
8. Установите замок капота в порядке, обратном снятию. Перед установкой замка капота смажьте его запорный механизм консистентной смазкой, например литолом.

9. Если после установки замок нечетко запирается или с трудом отпирается, отрегулируйте его положение. Ослабьте болты крепления замка и перемещением его по вертикали в пределах овальных отверстий корпуса добейтесь четкой работы.

Для снятия защелки замка капота выполните следующее.
1. Откройте капот и установите его на упор.

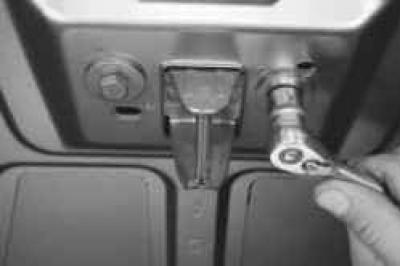

2. Выверните два болта крепления защелки к усилителю капота и снимите защелку, вынимая ее через окно в усилителе.
3. Установите защелку замка капота в порядке, обратном снятию.

4. Если после установки защелки замок запирается с ударом, ослабьте болты крепления защелки и, перемещая ее в горизонтальном направлении в нужную сторону в переделах овальных отверстий корпуса, добейтесь безударного запирания замка.

Для снятия привода замка капота выполните следующее.
1. Снимите облицовку радиатора (см. «Снятие и установка облицовки радиатора»).

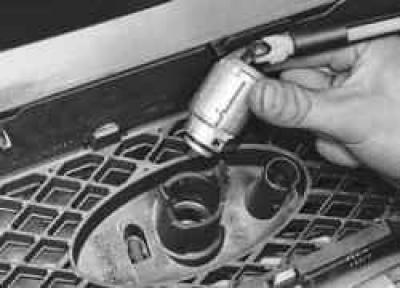

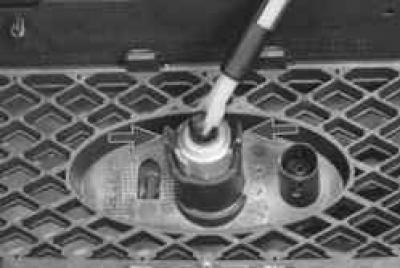

2. С обратной стороны облицовки отожмите два фиксатора…

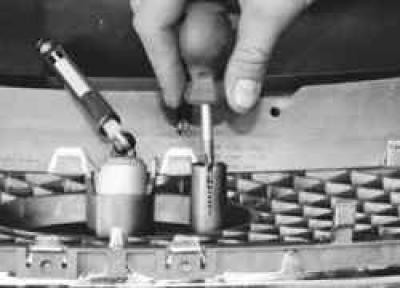

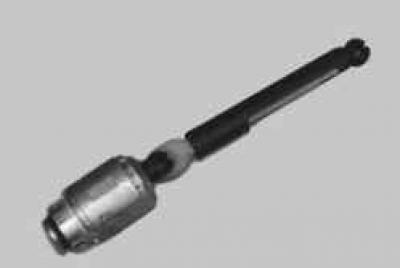

3. …и извлеките привод из гнезда облицовки.

4. Установите привод замка капота в порядке, обратном снятию.

5. При необходимости замены заводской эмблемы, служащей одновременно крышкой цилиндра привода замка капота, выверните винт крепления эмблемы и снимите ее вместе с пружиной. 6. Установите заводскую эмблему в порядке, обратном снятию, предварительно завив на несколько оборотов ее пружину.

Источник

Снятие, установка и регулировка замка капота и его привода Ford Focus 2 2005-2008

Сигнализация StarLine на Ford Focus 2

Диалоговый метод шифрования, надежно защищенный от считывающих устройств угонщиков транспортных средств – главная особенность и достоинство сигнализации «Starline». Однако популярная в среде отечественных автомобилистов сигнализация имеет ряд дополнительных функций. В частности – автозапуск, все прелести наличия которого можно в полной мере оценить в суровый зимний период.



Установка сигнализация StarLine на Ford Focus 2

Установили на авто StarLine A93 2CAN-LIN

Установили на авто StarLine E93



Дистанционный запуск на Фокус 2

При установке запуска двигателя на Форд Фокус 2 при помощи новых автосигнализаций от Pandora, Pandect, Prizrak и Starline мы дарим возможность всем своим клиентам существенно сэкономить на реализации функции бесключевого автозапуска двигателя.

  • Сохраняем все ключи от автомобиля
  • Не берем деньги за изготовление дополнительного чипа
  • Не устанавливаем дополнительных дорогостоящих модулей
  • Не понижаем взломостойкость штатного иммобилайзера автомобиля
  • Не противоречим требованиям страховых компаний по установке автозапуска
  • Не вносим изменения в штатные системы автомобиля
Читайте также:  Канальный электрический нагреватель приточной вентиляции с регулировкой

При использовании моделей автосигнализаций Пандора, Пандект, Призрак и Старлайн, реализация запуска двигателя обойдется рекордно дешево, ведь если сложить стоимость любой другой автосигнализации и необходимого обходчика или стоимость копии ключа и индуктивного обходчика

Установили на авто StarLine A93 2CAN-LIN



Штатная сигнализация Форд Фокус 2 рестайлинг инструкция по эксплуатации

Фокус 2. Активация скрытых возможностей. (Ситуации из жизни!)

Центральный замок FORD

Активация штатной сигнализации форд фокус 3 2013 гв, комплектация тренд.

Как сбросить межсервисный интервал Форд Фокус 3 рестайлинг.

Активация штатной сигнализации Ford Mondeo 4

Конец гарантии Форд Фокус 3+

РЕШЕНИЕ. Не выключается бортовой компьютер, постоянно светится бк

Форд Фокус 2 Магнитола Ford 6000 CD добавляем USB

Ключ Форд Мондео от вскрытия до онлайн программирования

U1900 Ошибка КАН-Шины Форд Фокус 2. Как разобрать щиток приборов.

  • Замена ремня генератора Форд Транзит 2 0 дизель схема
  • Характеристики Форд Транзит нижегородец
  • Машины Форд сиерра видео
  • Том Форд японская ночь отзывы
  • Развал схождение задней подвески Форд Фокус 2
  • Диагностируем Форд Фокус
  • Проскакивает сцепление на Форд Транзит
  • Генерал ли Форд
  • Нормы техобслуживания Форд
  • Форд галакси расположение номера двигателя
  • Сальник гидромуфты Форд
  • Тросики для ручного тормоза Форд Фокус 1
  • Форд ф 150 год выпуска 1987
  • Ford maverick маховик
  • Крепление молдингов на Форд Мондео 4

Главная » Клипы » Штатная сигнализация Форд Фокус 2 рестайлинг инструкция по эксплуатации
fordport.ru

Точки подключения сигнализации на Ford Focus

Замок зажигания: +12В – красный ACC – можно не подключать Зажигание – зелёный/жёлтый Стартер – серый/чёрный

Подключения на блоке BCM за бардачком: Масса – чёрный в нижнем разъёме Открытие центрального замка (-) – чёрный/жёлтый в нижнем разъёме Закрытие центрального замка (-) – чёрный/красный в нижнем разъёме Левый поворот (+) – синий в нижнем разъёме Правый поворот (+) – серый в нижнем разъёме Открытие багажника (-) – белый в верхнем разъёме Двери (в разрыв каждого провода поставить по диоду, иначе сработка, когда авто уснёт): водительская – чёрный/жёлтый, 2-ой снизу разъём передняя пассажирская – чёрный/синий, 2-ой сверху разъём правая задняя – чёрный/зелёный, нижний разъём левая задняя – чёрный/оранжевый, 2-ой снизу разъём Багажник – чёрный/жёлтый в водительском пороге (в разрыв поставить диод, иначе сработка, когда авто уснёт, если не выключить плафон в салоне)

Тормоз – на лягушке

Контроль двигателя – припаяться к лампе аккумулятора на панели приборов.

P.S. по форсунке SL A91 перекручивает.

Точки подключения автосигнализации на Ford Focus 2006-2009

На замке зажигания берём силовые провода. 12 Вольт — красный Зажигание — зелёно/жёлтый Стартер — серо/красный АСС — жёлтый

К габаритам подключаемся на переключателе света к оранжево/чёрному (в некоторых к оранжево/жёлтому) проводу (положительная полярность)

Бензонасос можно найти в правом пороге — зелёно/оранжевый.

Стоп — зел/белый на «лягушке» педали тормоза.

Управление центральным замком и концевики дверей берём на блоке предохранителей снизу в ногах пассажира. (В некоторых авто цз берётся в двери водителя — зел/ч и син/ч). ЦЗ (управляется минусом) — чёрно/оранжевый и чёрно/зелёный в оранжевом разъёме. Когда будете искать — закройте все двери, иначе замки не будут закрываться. Концевики дверей (положительные) — ч/ж (водительский), ч/ор (задний левый), ч/з (задний правый) и ч/син (передний правый) в том же оранжевом разъёме, где и цз. Ищите вольтметром, а не пробником. Пробник не покажет «плюс» при открытии двери (во всяком случае лампочный). Концевик багажника там же, где все остальные и тоже положительный — ч/кр.

Если есть концевик капота на авто, то можно взять его в соседнем синем разъёме — ч/ж. Он, кстати, тоже положительный.

Для контроля двигателя лучше взять сигнал с форсунки (любой). Правый провод по ходу движения. Можно попробовать зарядку — розовый провод на генераторе. Но на этом проводе 12 вольт долго появляется. Поэтому, часто некорректно работает автозапуск. По шумам (или напряжению) работает, но при полностью включённой печке (мотор на максимум) опять же некорректно (в случае с шерханами — 100 % не правильно работает).

Если при включении зажигания включается ближний свет, то (чтобы этого не было) на выключателе габаритов перерезать з/кр тонкий и з/ж тонкий.

Ford Focus | Противоугонная сигнализация

Некоторые модели оборудованы противоугонной сигнализацией, установленной на заводе.

Дистанционное управление противоугонным устройством

1 — Кнопка включения/выключения противоугонной системы 2 — Кнопка открывания багажника

Приемная антенна сигнализации находится рядом с внутренним зеркалом заднего вида. Все двери, а также капот охраняются устройствами разрыва трех цепей. Сенсорный датчик, реагирующий на разбивание стекол, вызывает срабатывание противоугонной сигнализации при разбивании любого из стекол.
Сигнализация включается через 10 сек. после того, как автомобиль запирается с помощью пульта дистанционного управления, при этом индикаторы поворота мигают один раз. В течение этих 10 сек. (время задержки) двери, капот и багажник могут быть открыты без срабатывания сигнализации.

Во время задержки светодиод горит в течение 10 секунд, а затем мигает с частотой один раз в две секунды, пока включена сигнализация.

Если какая-либо из дверей, капот или крышка багажника открыты, или если имеется какой-либо электрический дефект в модуле управления сигнализацией, то при запирании автомобиля с помощью пульта дистанционного управления светодиод мигает с частотой один раз в секунду в течение 10 секунд, показывая, что имеется неисправность.

Датчик, срабатывающий на разбивание стекла

Для охраны окон автомобиля противоугонная сигнализация оснащена датчиком, срабатывающим при разбивании стекол, который помещается в переднем плафоне освещения салона.

Его отключение производится нажатием небольшой кнопки рядом с датчиком после того, как зажигание переводится в положение OFF, но до того, как автомобиль запирается и включается сигнализация. Светодиод мигает один раз в секунду в течение 10 секунд.
Двери

Противоугонная сигнализация не может быть включена при открытой двери водителя, если какая-либо из других дверей остается открытой, либо она открывалась в течение задержки и не была закрыта к ее окончанию, эта дверь исключается из-под охраны.

Когда дверь закрывается, светодиод горит 10 сек., а затем переходит к режиму мигания с частотой один раз в две секунды.

Если капот остается открытым, либо он открывался в течение задержки и не был закрыт к ее окончанию, он исключается из-под охраны.

Если после этого капот будет закрыт, то для него начнется свой период задержки, и после его окончания капот будет принят под охрану.

После закрывания капота светодиод горит в течение 10 сек., а затем переходит к режиму мигания с частотой один раз в две секунды.

Если крышка багажника остается открытой, либо она открывалась в течение задержки и не была закрыта к ее окончанию, она исключается из охраны.

Если после этого крышка будет закрыта, то для нее начнется свой период задержки, а светодиод горит в течение 10 секунд, после чего переходит к режиму мигания с частотой один раз в две секунды.

После окончания задержки крышку багажника всегда можно открыть с помощью правой кнопки пульта дистанционного управления. Остальные двери и капот будут оставаться под охраной.

Противоугонная система автомобиля оснащена устройством, которое делает невозможным запуск двигателя путем отключения модуля управления двигателем.

Отключение происходит в следующих случаях:

— При обычной активизации противоугонной системы. — Через 30 секунд после того, как ключ вынимается из замка зажигания (противоугонная система при этом не должна активизироваться). — Через 3 минуты после отпирания автомобиля, если не включается зажигание.

Для того чтобы повторно завести двигатель, нужно нажать на левую кнопку пульта дистанционного управления (активизация / отключение).

Срабатывание противоугонной сигнализации

Если противоугонная сигнализация включена, она срабатывает при открытии крышки багажника, капота или любой из дверей. Специальный датчик вызывает срабатывание сигнализации при разбивании любого из оконных стекол. Сигнализация срабатывает также при любой попытке включить или закоротить зажигание. При срабатывании противоугонной сигнализации подаются следующие сигналы:

— В течение 5 минут мигают все указатели поворота. — В течение 30 секунд звучит сирена.

Если в течение этого времени сигнализацию выключают, то сирена умолкает.

Таблица кодовых сообщений светодиода

Состояние Светодиод
1 Включ. (период задержки) Горит 10 секунд
2 Сигнализация включена (после периода задержки) Мигает 1 раз в 2 секунды
3 Выключение Горит 1 секунду
4 Сигнализация выключена Не горит
5 В период задержки не закрыты / открыты дверь, капот или багажник Мигает 1 раз в секунду 10 секунд
6 Отпирание крышки багажника Мигает 1 раз в секунду 10 секунд
7 Закрывние двери, капота или багажника после вышеуказанного сотояния 5 или 6 Горит 10 секунд
8 Только при отключении модуля управления двигателем (система VSS) Мигает 2 раза в секунду
9 Неисправность противоугонной сигнализации В период задержки мигает вместо того, чтобы гореть непрерывно
10 Отключение датчика, срабатывающего на разбивание стекла Мигает с частотой один 1/с в течение 10 секунд

Подробное описание функций

Характеристика Значение
Включение Индикаторы поворота мигают один раз (0.5 с).
Выключение Индикаторы поворота мигают три раза (3 ґ 0.5с). Если сигнализация сработала в результате попытки угона, индикаторы поворота мигают пять раз (5 ґ 0.5с). Звуковой сигнал звучит один раз.
Выключение крышки Индикаторы поворота горят в течение двух секунд. багажника
Срабатывание сигнализации Индикаторы поворота мигают в течение 5 минут. Звуковой сигнал звучит в течение 30 секунд. Для выключения сигнализации при ее срабатывании производиться обычное отключение (левая кнопка).
Датчик срабатвающий на разбивание стекла Этот датчик чувствует, если одно из окон автомобиля разбито и заставляет срабатывать сигнализацию. Датчик можно отключить вручную, если нажать на кнопку, расположенную рябом с микрофоном датчика до того, как включится противоугонная сигнализация. отключение датчика, срабатывающего на разбивание стекла, отменяется, когда сигнализация включается в следующий раз.
Батареи Пульт дистанционного управления имеет две батареи, которые обычно действуют в течение приблизительно двух лет. Когда зона действия пульта дистанционного управления начинает уменьшаться, батареи нужно заменить. Во избежание нарушения функций рекомендуется менять батареи каждый год. После смены батарей необходимо нажать на левую кнопку пять раз подряд, направив пульт на автомобиль, для того чтобы, противоугонная сигнализация снова признала сигналы пульта дистанционного управления. Если пульт сильно охладился, это может привести к нарушению его функций — нагревайте пульт в руках в течение нескольких минут. Если пульт не действует, несмотря на то, что батарея заряжена, это может быть вызвано тем, что кодовый сигнал вышел из фазы, — нажмите на левую кнопку пять раз подряд, направив пульт на автомобиль.
Пульт дистанционного управления Зона действия пульта дистанционного приблизительно 8 метров. При благоприятных условиях зона управления действия может быть больше.
Левая кнопка:

выключение и отпирание только крышки багажника. Если один из пультов дистанционного управления утерян, новый пульт должен быть запрограммирован вместе с оставшимся пультом, чтобы подходить к уникальному коду противоугонной сигнализации вашего автомобиля. Обратитесь на официальную станцию техобслуживания.

Напряжение в батареях Если напряжение в батареях исчезает, например по причине разрядки батарей, противоугонная сигнализация не будет действовать при ее включении. При возвращении напряжения в батареях к норме противоугонная сигнализация может быть включена таким же образом, как и до потери напряжения.

Некоторые из функций противоугонной сигнализации могут быть перепрограммированы. Обратитесь на СТО Saab.
automn.ru

Точки подключения

При установке охранной системы автомобильной сигнализации на Фокус 2 необходимо знать места подключения. Систему автосигнализации подключать необходимо в следующие электрические цепи:

  1. Замок зажигания — 12 В — красный провод.
  2. Зажигание — зеленый/желтый на замке зажигания.
  3. Стартер — серый/оранжевый на замке зажигания.
  4. Габаритные огни — коричневый/синий на выключателе.
  5. Свет фар (ближний) — зеленый/красный на выключателе.
  6. Датчики открывания дверей (концевики) — левая передняя дверь — черный/синий; синий — в разъеме блока; черный — за вещевым ящиком; другие три двери — черный/желтый (там же).
  7. Датчик открывания багажника (концевик) — черный/синий — верхний правый разъем на левой боковине.
  8. Бензонасос — зеленый/оранжевый на правой боковине (кнопка аварийного отключения).
  9. Центральный замок — отключение управления.
  10. Закрывание — черный/оранжевый.
  11. Открывание — черный/ зеленый.
  12. За вещевым ящиком в зеленом разъеме блока — черный.
  13. Стеклоподъемники — «Комфорт» — белый провод за вещевым ящиком в зеленом разъеме блока.
  14. Черный, на нем появляется 1 импульс при открывании и 2 импульса «Комфорт».

Было это давно, в 2013 году, в январе. В первый год владения автомобилем. Но почему-то только сейчас решил написать об этой проблеме и ее решении. Думаю, эта информация будет полезной. Речь про Фокус 2 седан дорестайл.

Случилось все внезапно. Не было абсолютно никаких предпосылок. Просто однажды закрыв багажник и сев за руль, я увидел надпись на бортовом компьютере о том, что багажник открыт. Вышел из машины, чтобы проверить и очень удивился, когда понял, что на кнопку открытия багажник не реагирует вообще. Хотя он оставался закрытым. Пульт на ключе зажигания также не помог решить проблему.

Что делать, если не открывается багажник Фокус 2

Приехал домой и стал искать решение. Почитав форумы и изучив схему, понял, что придется забираться в багажник через салон. Что нужно сделать, по порядку.

Берем фонарик, откидываем задние сидения и пролазим внутрь багажного отсека. Для начала нужно снять ворсистую обивку крышки. Крепится она на простых пистонах типа дюбель-гвоздь. Если дюбель не выкручивается, то его поддеваем отверткой и вытаскиваем, потом и рубашку. Такой же крепеж спереди, где радиатор (можно потренироваться).

Когда все пистоны извлечены, снимаем обивку. Там еще остается пара пружинных зажимов в районе ручки опускания. Их можно смело тянуть или чем-то поддеть, они крепкие. Чуть ниже они на фото.


Теперь можно вытащить обивку из багажника и продолжить. Наши задача открутить замок багажника. Так делал я. Но также можно подать напряжение напрямую на контакты замка (если мотор исправен). Для этого понадобится маленький аккумулятор от источника бесперебойного питания, либо можно подкинуть провода, например, от прикуривателя. Нужно подать «плюс» на контакт 1 и «минус» на контакт 2 замка, они подписаны на разъеме. Схемы приложу ниже. Ниже на фото снятый разъем. Нумерация на колодке замка слева направо. На фишке, соответственно, наоборот.

Три винта torx, которые нужно выкрутить, чтобы снять замок

Замок останется на петле, а крышка откроется. Потом замок немного нужно разобрать и нажать на защелку, чтобы его освободить.

Вот снятая механическая и электрическая части с мотором и концевиком

Восстанавливаем проводку багажника

Багажник уже открыт. Стягиваем резиновую гофру шлейфа и вот что видим.

В моем случае полностью перебито два провода из шести. Остальные на грани. Дело в том, что все они одного черного цвета, поэтому назначение можно определить только прозвонкой тестером к разъему замка.

Остальные провода идут на подсветку номера и кнопку открывания багажника. Ниже распиновка разъема замка багажника. Вид на штекер. Обратите внимание на нумерацию контактов.


Ниже выдержка из схемы электрооборудования, нумерация та же. Изображено положение «открыто».

На разъеме замка:

  • 1-й Tailgate Release (импульс положительной полярности на мотор замка, приходит из шины CAN)
  • 2-й Ground (масса)
  • 3-й Ajar Switch (концевик багажника, сигнал идет в CAN)
  • 4-й Luggage Compartment Lamp (подсветка багажного отсека)

Остальные симптомы при обрыве проводов (возможны вариации): — на БК светится «открыт багажник» — не горит подсветка в багажнике (когда открыта крышка) — при постановке на штатную охрану не моргает поворотами

Разбор схемы

Судя по схеме кнопка открытия управляет активатором багажника импульсом отрицательной полярности, отправляя его в CAN. Откуда на контакт 1 разъема при этом приходит положительный импульс. Контакт 3 — это концевик багажника. Если он соединен с массой, то шина CAN получает сигнал что багажник закрыт. Как только разрыв (либо открытие багажника), на бортовом компьютере будет сообщение, что багажник открыт. Одновременно, при разрыве выключателем контакта 3 концевика, замыкается на массу контакт 4 и загорается свет в багажнике.

Соединил провода удлиненным жгутом эластичных проводов. При том заменил полностью весь участок из шести проводов. Скрутки изолировал и поместил обратно в гофру. С тех пор прошло шесть лет, больше проблема не возникала.

Теперь вы знаете, что делать если не открывается багажник Фокус 2. Если остались вопросы, пишите в комментариях, постараюсь ответить и помочь.

Разборка салона

Прежде чем начать установку основных элементов системы сигнализации, подготавливают место для них, производя следующие работы:

  1. Снимают нижнюю обивку панели приборов, демонтируя вначале левую накладку.
  2. Затем снимают деталь, предварительно выкрутив крепление.
  3. Снимают заглушку со слота замка зажигания и разбирают обшивку вала руля.
  4. Снимают правую накладку панели приборов.
  5. Выкручивают винты крепления верхней полки вещевого ящика и снимают нижнюю крышку блока контроля модуля (ВСМ).
  6. Потом откручивают крепление вещевого ящика и снимают его, получая полный доступ к блоку контроля модуля.

Пошаговый процесс подключения

Размещают все основные элементы автомобильной сигнализации на заранее подготовленные места и закрепляют. Установку основных элементов проводят следующим образом:

  1. Крепят на лобовое стекло антенный блок со встроенным сейсмодатчиком, светодиодный индикатор устанавливают на правую стойку.
  2. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз место, но оно должно быть легкодоступным для водителя.
  3. Колоколом вниз крепят аварийную сирену под капотом автомобиля, там же закрепляют температурный датчик на самом двигателе или навесном оборудовании.
  4. За вещевым ящиком устанавливают БУ сигнализацией.
  5. Подключают все элементы охранной системы, руководствуясь схемой подключения.
  6. Штатный иммобилайзер обходят, установив на замок зажигания рамку модуля обхода.
  7. После подключения всех элементов системы производят настройку их работы.
  8. Проверяют работу автосигнализации после настройки сейсмодатчика.
  9. Затем после окончания проверки производят сборку салона в обратном порядке.

Кто устанавливал своими руками автосигнализацию, может оценить ее достоинства, надежность в защите транспортного средства и других функций, повышающих комфорт.

Инструкция по установке сигнализации

Инструкцию, как установить сигнализацию, можно найти в руководстве пользователя. Провода питания идут от замка зажигания.


Схема точек подключения

По цвету можно определить их назначение:

  • от стартера – красно-серый;
  • 12 Вольт – красный;
  • от зажигания – желто-зеленый;
  • АСС – желтый.

За поворотные огни отвечают провода зеленого цвета, габаритные огни – черно-оранжевого или желто-оранжевого, ручник – фиолетово-белого, бензонасос зелено-оранжевого цвета. Центральный замок и концевики дверей контролируются с предохранительного блока. Цвет проводов черно-оранжевый и черно-зеленый. Дверные концевики имеют положительную полярность.

Инструменты и материалы

Для подключения сигнализации потребуется:

  • комплект сигнализации с одним входом для положительных концевиков;
  • набор ключей;
  • отвертки.

Этапы

При монтаже устанавливается следующее оборудование:

  • автосигнализация;
  • модуль обхода иммобилайзера.

Установка сигнализации на Форд Фокус 2 состоит из этапов:

  1. Сначала нужно снять подторпедник. Для этого демонтируется левая накладка, которая держится на защелке. Затем откручивается саморез крепления подторпедника и деталь можно снимать.
  2. Далее снимаем заглушку, которая прикрывает слот ключа и выполняем разборку подрулевого кожуха.
  3. На следующем этапе необходимо демонтировать вещевой ящик, чтобы получить доступ к блоку ВСМ. Для этого сначала снимается правая накладка торпеды, затем откручиваются саморезы в верхней части бардачка, снимается нижняя накладка блока ВСМ и откручиваются нижние саморезы крепления бардачка.
  4. Теперь устанавливаем на правой стойке светодиод, а на лобовом стекле антенну со встроенным датчиком наклона и удара.
  5. Сервисная кнопка устанавливается в потайном месте.
  6. В моторном отсеке устанавливается сирена и датчик температуры мотора.
  7. Блок управления сигнализацией устанавливаем за бардачком.
  8. Далее подключаем все провода согласно схеме подключения.
  9. Чтобы обойти штатный иммобилайзер, на замок зажигания нужно одеть рамку модуля обхода.
  10. Затем программируем необходимые настройки.
  11. После настройки датчика удара проверяем работу сигнализации.
  12. Если все работает, собираем салон в обратной последовательности.

Установка сигнализации на Форд Фокус 2 своими руками не только надежно защитит автомобиль от угона и несанкционированного проникновения, но и даст возможность сэкономить на автосервисе.

Цена вопроса


1. Иммо Magic Systems Агент 3 Plus (цена от 8 900 рублей)


2. Ключи с программированием (цена от 6000 рублей)


Датчик иммо на Форд Фокус 3 (цена от 600 рублей)

Правила монтажа

Чтобы установить сигнализацию на Форд Фокус 2, необходимо приобрести нужный комплект системы автосигнализации, изучить инструкцию и после этого приступить к процессу монтажа своими руками. Подготовив необходимый инструмент и материалы, последовательно выполняют рекомендации данные инструкцией.

При монтаже охранной системы используют только мультиметр, никаких самодельных приспособлений применять не рекомендуется. Не стоит отключать АКБ (при наличии подушек безопасности, кодированных систем мультимедиа и пр., электроника может показать ошибку, т.е. сбой в системе).

Затем надо определиться с местом установки элементов сигнализации. Снимают предохранитель цепи, отвечающий за освещение салона автомобиля, что исключает возможный разряд АКБ при монтаже элементов системы.

Обязательно нужно производить установку системы при открытых дверных окнах, т.к. возможны случаи непроизвольной блокировки замков дверей, при которых можно оказаться запертым в салоне автомобиля во время установки.

Устанавливают сервисную кнопку «Valet» в место, скрытое от посторонних глаз, но удобное для водителя. Места планируемых установок элементов системы должны исключать попадание воды и других жидкостей. При монтаже разъемы сигнализации должны быть направлены вниз или в сторону провисания подводящего жгута проводов.

В местах автомобиля, наиболее подверженных температурным воздействиям, оборудование сигнализации не рекомендуют устанавливать. Основное оборудование системы и соединительная проводка не должны находиться вблизи динамичных деталей автомобиля.

Устанавливаемые соединительные провода защищают изоляционной лентой или гофротрубкой. Разводку проводов БУ сигнализации производят в месте, где расположена основная проводка автомобиля. Соединительные провода в динамичных местах автомобиля должны быть в защитных оболочках.

Обратите внимание на возможные пережимы проводки при прокладке через острые части деталей кузова. При соединении проводки не рекомендуется менять сечение провода.

Сломался замок, что делать?

Есть несколько вариантов вскрытия замка капота, если ключом он открываться не желает. Замок, как правило, тут не при чем, поскольку он металлический и заклинивает крайне редко. Все дело в пластиковых тягах и пластиковых элементах конструкции личинки. Если сломалась или износилась сама тяга, её можно попробовать установить на место из-под машины.

Одной из причин выхода из строя замка капота является пластиковая тяга.

Для этого снимаем защиту двигателя и снизу получаем доступ к замку. По крайней мере, можно увидеть, что происходит с механизмом, посветив фонариком. Снизу можно и набросить тягу на место и открыть капот, а после этого уже проводить диагностику. Проблема в том, что тяга отдельно не продаётся, только в комплекте с замком. Но поскольку сам замок ломается редко, то и в продаже его практически не бывает, найти замок по частям можно только на разборках, да и стоит новый замок в сборе не меньше 3 тысяч рублей.

Необходимые инструменты для вскрытия замка.

Второй вариант более варварский, но если другого выхода нет, а капот открыть необходимо, будем пользоваться им. Для вскрытия замка нам понадобится длинная (300-400 мм) отвёртка с плоским шлицом, фонарик, газовая горелка (или любой другой источник огня или высокой температуры).

Открываем замок капота с помощью длинной отвертки.

Поступаем так:

  1. Светим фонариком в сторону замка через решётку радиатора, разбираемся с конструкции и визуально находим центральную пластиковую пятку замка, в которую должна входить тяга от личинки.
  2. Прогреваем газовой горелкой жало отвёртки и аккуратно вставляем её между рёбрами решётки.
  3. Нажимаем горячей отвёрткой на пластиковую пятку замка так, чтобы проплавить паз. При этом прижимаем отвёртку как можно сильнее и стараемся попасть в центр пластиковой детали.
  4. Держим отвёртку в таком положении несколько секунд, когда отвёртка остынет, вынимаем её.
  5. Как только отвёртка остынет, снова попадаем жалом в новый паз, который мы только что проплавили, и проворачиваем замок так же, как и ключом — против часовой, приподнимаем капот, по часовой, открываем капот полностью.

После вскрытия капота можно заменить замок или протянуть трос в салон автомобиля.

Капот мы открыли, теперь можно либо дальше какое-то время пользоваться отвёрткой вместо ключа, либо протянуть трос в салон и открывать в дальнейшем замок оттуда. Опять же, всегда есть возможность купить либо новый, либо б/у-шный замок для Фокуса на разборке. Удачной всем работы и смазывайте замки почаще!

Точки подключения сигнализации форд фокус


Автосигнализация – это охранный комплекс, созданный дабы защищать автомобиль от взлома и угона и передавать информацию о состоянии автомобиля владельцу.
Центральный замок никогда не выполнит функции, которые сможет выполнить штатная сигнализация.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Подробное руководство по точкам подключения сигнализации на Форд Фокус

Штатная сигнализация блокирует доступ к автомобилю, имеет некоторые противоугонные блокировки и может воспроизводить звуковой сигнал. Автомобиль обладает некоторыми местами, так называемыми точками, которые нужно знать для установки сигнализации. Чтобы штатная сигнализация не была сложной в установке, обычно к ней прилагается инструкция.

С замка зажигания, берутся питающие главные провода, обозначаются они как:

  • Красный – 12 вольтный.
  • Серо-красный – стартер.
  • Зелено-желтый – зажигание.
  • Жёлтый – ACC.

Провода, отвечающие за повороты, проходят через жгут, который идёт в предохранительный блок. Зелёного цвета и большого размера провод.

Провод от стопов находится в районе тормозной педали на датчике.

Там, где расположены габаритные огни, к переключению света подключение проводится на оранжево-чёрный провод (иногда к оранжево-желтому), соблюдая полярность.

В предохранительном блоке, там, где находится бардачок, можно найти провод бело-фиолетового цвета, отвечающий за ручник.

Идущий от бензонасоса провод можно отыскать в пороге двери, с правой стороны – он будет зелено оранжевым.

Контроль центрального замка и дверными концевиками находится на предохранительном блоке у места для ног пассажирского сидения (иногда может находится в передней водительской двери). Управляется центральный замок с помощью чёрно-оранжевого и чёрно-зелёного провода в разъёме оранжевого цвета. Для поиска требуется проследить что двери в машине закрыты, по-другому замки не смогут закрыться.

Дверные концевики (положительной полярности) – чёрно-желтый (водительская сторона), чёрный оранжевый (сзади слева), чёрно-зелёный (сзади справа) и чёрно синий (спереди справа) в оранжевом разъёме, возле центрального замка.

Искать провода следует вольтметром, так как отличии от вольтметра, пробник не сможет показать плюс, когда дверь открыта. Концевик от багажника находится в месте других концевиков, и имеет положительный чёрно-красный провод.

В случае, если в автомобиле имеется концевик капота, тогда есть возможность использовать соседний синий разъём, там будет чёрно-желтый провод положительной полярности.

Взятый провод, идущий с форсунки — отлично подойдёт для процесса контролирования двигателя, можно взять каждый провод по пути движения. Также есть вариант воспользоваться розовым проводом, выходящим с генератора, однако на нём 12 вольт может возникать не сразу и впоследствии автоматический запуск может срабатывать не всегда.

Почему именно Ford Focus?

Капот на этом автомобиле открывается только с помощью ключа. Ведь это намного безопаснее многих замков, открывающихся лишь рычагом с тросиком! На первый взгляд, но на самом деле – это ошибочное мнение!

Как же грабитель может вскрыть капот без ключа?

Кража личинки (сердечника) замка

С целью изготовления болванки ключа, нередко пропадает личинка замка капота. Чаще всего, через довольно короткое время, она возвращается на место. Эта диверсия может пройти и незаметно, ведь не каждый день мы открываем капот. Тем более, что замок закрыт шильдой, и временное отсутствие его личинки внешне не заметно.


Личинка замка с ключом

Изготовленный таким способом ключ почти как оригинал, и им с легкостью можно открыть двери, подойдет он и к замку зажигания.

Уязвимость замка


Пластиковый мини-кардан замка

Конструкция замочного механизма уязвима сама по себе. Угонщик может вскрыть капот за очень короткое время. Для этого не требуется ни ключа, ни каких-либо инструментов.


Недостатки замка Ford Focus

Стоит лишь просунуть руку через воздухозаборник бампера (в нем имеется отверстие, достаточного диаметра) и можно легко дотянуться до карданчика капотного замка. После этого не составит труда отстегнуть мини-кардан от личинки замка и повернуть его рукой, точно соблюдая инструкцию к автомобилю, сначала против, затем по часовой стрелке. Все, «Сезам» открылся. И заметьте, ни инструментов, ни приспособлений. И на все про все, при определенной сноровке, уходит около десяти секунд. Дальше – дело техники.

Как же можно самому обезопасить замок капота автомобиля Ford Focus?

Точки подключения автосигнализации на Ford Focus 2003, АКПП, комплектация SE

Замок зажигания: +12В – красный ACC – можно не подключать Зажигание – зелёный/жёлтый Стартер – серый/чёрный

Подключения на блоке BCM за бардачком: Масса – чёрный в нижнем разъёме Открытие центрального замка (-) – чёрный/жёлтый в нижнем разъёме Закрытие центрального замка (-) – чёрный/красный в нижнем разъёме Левый поворот (+) – синий в нижнем разъёме Правый поворот (+) – серый в нижнем разъёме Открытие багажника (-) – белый в верхнем разъёме Двери (в разрыв каждого провода поставить по диоду, иначе сработка, когда авто уснёт): водительская – чёрный/жёлтый, 2-ой снизу разъём передняя пассажирская – чёрный/синий, 2-ой сверху разъём правая задняя – чёрный/зелёный, нижний разъём левая задняя – чёрный/оранжевый, 2-ой снизу разъём Багажник – чёрный/жёлтый в водительском пороге (в разрыв поставить диод, иначе сработка, когда авто уснёт, если не выключить плафон в салоне)

Тормоз – на лягушке

Контроль двигателя – припаяться к лампе аккумулятора на панели приборов.

P.S. по форсунке SL A91 перекручивает.

Точки подключения автосигнализации на Ford Focus 2006-2009

На замке зажигания берём силовые провода. 12 Вольт — красный Зажигание — зелёно/жёлтый Стартер — серо/красный АСС — жёлтый

К габаритам подключаемся на переключателе света к оранжево/чёрному (в некоторых к оранжево/жёлтому) проводу (положительная полярность)

Бензонасос можно найти в правом пороге — зелёно/оранжевый.

Стоп — зел/белый на «лягушке» педали тормоза.

Управление центральным замком и концевики дверей берём на блоке предохранителей снизу в ногах пассажира. (В некоторых авто цз берётся в двери водителя — зел/ч и син/ч). ЦЗ (управляется минусом) — чёрно/оранжевый и чёрно/зелёный в оранжевом разъёме. Когда будете искать — закройте все двери, иначе замки не будут закрываться. Концевики дверей (положительные) — ч/ж (водительский), ч/ор (задний левый), ч/з (задний правый) и ч/син (передний правый) в том же оранжевом разъёме, где и цз. Ищите вольтметром, а не пробником. Пробник не покажет «плюс» при открытии двери (во всяком случае лампочный). Концевик багажника там же, где все остальные и тоже положительный — ч/кр.

Рекомендуемые сообщения

Не работает… Разобрал всё опять. Скорее всего глючит центральный замок, подумал я, и принялся за его лечение.

Если замок двери на вашем автомобиле начал капризничать, то скорее всего дело в поломке электрического моторчика центрального замка. Если народное средство типа хорошего удара по двери тоже уже не работает, то стоит все-таки взяться за ремонт замка.

Во-первых, необходимо снять дверной замок, после чего разжать корпусные зажимы; Самое простое 2. Теперь срежьте заклепку небольшой болгаркой и отсверлите ее верх; Чуть сложнее 3.

Отверткой разогните защелки, расположенные по краям корпуса. И вот, перед электромоторчик замка.

Его необходимо сначала почистить, затем смазать техническим вазелином, ну и собрать все в обратном порядке. Отказ в работе ЦЗ, который может быть полным или частичным. Сбои в работе исполнительных механизмов. Для выполнения ремонтных работ необходимо иметь измерительные приборы и знания электротехники.

форд фокус ремонт дверного замка

Если не работает центральный замок на Форд Фокус 2, то в первую очередь необходимо проверить цепи на предмет исправности предохранителей в управляющем блоке центрального замка. Их можно заменить исправными предохранителями и после этого проверить работу ЦЗ. Предохранители размещены в двух монтажных блоках, один находится в салоне автомобиля, а второй в подкапотном пространстве.

В первом блоке проверяют предохранитель F Он красного цвета, максимальный ток не более 25А и отвечает за цепи питания системы централизованной блокировки замков. В этом же блоке имеется предохранитель F77 красного цвета. Он рассчитан на ток силой 25А и установлен в цепи реле системы центральной блокировки замков.

Также проверяют исправность самого реле системы ЦЗ. В монтажном блоке, который размещён в подкапотном пространстве, проверьте предохранитель F11, он синего цвета и рассчитан на ток 20А.
