Болт регулировки тормозной ленты форд фокус 2



Расположение и настройка регулировочного болта АКПП Ford Focus 2

Замена регулировочного болта на АКПП Форд Фокус 2 в большинстве случаев решает проблему возникновения толчков во время переключения передач. Толчки и рывки возникают в результате истирания и растягивания тормозной ленты. Чтобы отрегулировать длину ленты требуется замена болта на более длинный. Эта простая процедура может вернуть автоматической коробке передач первоначальную работоспособность.

Функции регулировочного болта АКПП Ford Focus 2

Регулировочный болт оправдывает свое название – он отвечает за натяжение тормозной ленты, с помощью которой происходит своевременное переключение с одной передачи АКПП на другую. Упорный болт тормозной ленты АКПП на Форд Фокус 2 регулирует корректную блокировку барабана, при которой происходит автоматический переход с первой передачи на вторую.

Тормозная лента коробки «автомат» имеет фрикционную поверхность, которой она соприкасается с тормозным барабаном. Чем плотнее лента прилегает к барабану, тем точнее происходит его блокировка. За плотность прилегания этих двух деталей отвечает упорный или регулировочный болт, который оказывает давление на специальный упор на ленте.

Эксплуатация Ford Focus 2 Hatchback и всех остальных его модификаций заметно сказывается на работе многих агрегатов, в том числе АКПП. Со временем поверхность ленты изнашивается, лента меняет свои первоначальные размеры, и процесс смены скоростей затягивается. Происходит проскальзывание между барабаном и тормозной лентой.

Признаки того что необходима регулировка болта

Необходимость замены регулировочного болта АКПП на Форд Фокусе 2 возникает при некорректном переключении передач. Чаще всего это проявляется следующим образом:

  • при быстром ускорении во время перехода АКПП с первой передачи на вторую автомобиль совершает небольшой толчок;
  • резкое торможение и обратный переход со второй на первую скорость может стать причиной внезапного рывка;
  • дергания автомобиля могут возникать во время переключения между другими скоростями.

Такие рывки являются последствием того, что тормозная лента коробки АКПП не успевает заблокировать барабан при резком ускорении автомобиля. Иногда это происходит и при переключении других передач. Во время торможения на светофоре механизм дает сбой и на смену плавному снижению скорости приходит небольшой толчок, который в условиях пробки может создать аварийную ситуацию. Обычно такие неполадки диагностируют на автомобилях Форд Фокус 2 с коробкой «автомат», имеющих пробег от 100 и более тысяч км.

Расположение

Заменить регулировочный болт АКПП на Форд Фокус 2, отвечающий за своевременное переключение скоростей, достаточно просто. Для его демонтажа не нужно снимать или разбирать коробку автомат. Чтобы произвести замену регулировочной детали, необходимо выполнить ряд несложных действий:

  • поднять капот автомобиля Форд Фокус;
  • снять корпус воздушного фильтра, под которым располагается упорная деталь;
  • сбрызнуть регулировочный болт антикоррозийной смазкой (WD-40);
  • головкой на 14 открутить старую деталь и установить новую с маркировкой на один номер больше (в некоторых случаях приходиться сразу ставить упор с маркировкой на 2 размера больше);
  • затянуть регулировочную деталь, установить воздушный фильтр обратно.

Все манипуляции по замене упора на автоматической коробке (АКПП) Форд Фокус занимают по времени не более получаса. С этой процедурой может справиться даже неопытный водитель.

Регулировка болта АКПП на Ford Focus 2

Регулировкой упорного болта АКПП автомобиля Форд Фокус 2 называют подбор его длины и непосредственную установку детали на место. Регулировочные болты отличаются нанесенной маркировкой, которая соответствует их определенной длине. Длина упора варьируется от 36 до 39 мм с шагом 0,25. Каждый крепежный элемент имеет свой определенный код для заказа. В таблице ниже представлена основная информация об упорных крепежных деталях.

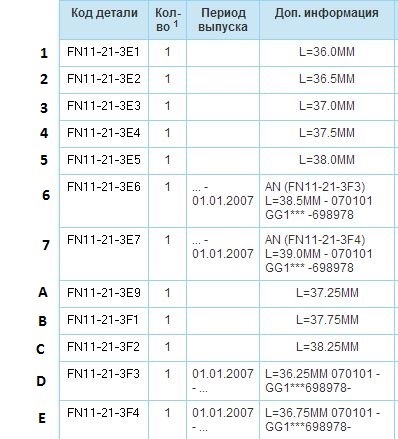

Обозначение маркировки

болта Код детали Длина в мм 1 FN11-21-3E1 36,0 2 FN11-213E2 36,5 3 FN11-21-3E3 37,0 4 FN11-21-3E4 37,5 5 FN11-21-3E5 38,0 6 FN11-21-3E6 38,5 7 FN11-21-3E7 39,0 A FN11-21-3E9 37,25 B FN11-21-3F1 37,75 C FN11-21-3F2 38,25 D FN11-21-3F3 36,25 E FN11-21-3F4 36,75

На заводе-изготовителе на автомобили Форд Фокус 2 устанавливают регулировочные детали с маркировкой 2 или 3. Автолюбители, которые занимаются регулировкой упора автоматической коробки передач своими руками, рекомендуют приобретать сразу две детали: одна должна быть длиннее на 1 мм установленной ранее, другая – на 1,25 или 1,5 мм.

Оригинальная регулировочная деталь АКПП, предназначенная для Форд Фокус 2, обойдется владельцу в 700-900 рублей. Но многие водители заказывают более дешевые аналоги, например, для автомобиля Mazda, которые также подходят и для американской марки авто, но стоят в три раза дешевле.

Заказав пару образцов разной длины, водитель может подобрать необходимый упор методом проб. Установив регулировочный болт с минимальным различием в длине с родной деталью, владелец Форд Фокус должен проверить автомобиль в движении. Если толчки и рывки прекратились, то длина болта оптимально подходит для нормального функционирования тормозной ленты.

Если рывки и другие сбои в работе АКПП продолжаются, следует заменить регулировочный болт на более длинный. И снова понаблюдать за работой автоматической коробки. Обычно со второй или третьей попытки удается найти ту оптимальную длину упорной детали.

В некоторых случаях, когда тормозная лента сильно изношена, новый упор не спасет ситуацию, и замене подлежит сама лента. Такая процедура займет больше времени и затрат, и, возможно, потребуется помощь квалифицированных специалистов. Но регулировочную деталь в этом случае менять не придется, с новой лентой она должна справляться с необходимым натяжением.

Заключение

Замена регулировочного болта тормозной ленты АКПП на Форд Фокусе 2 – один из простейших способов вернуть работоспособность коробке передач без серьезных затрат. Справиться с этой процедурой может даже новичок, так как разбирать весь агрегат не потребуется. Сама замена не займет много времени, если автолюбитель имеет при себе все необходимые инструменты.

Самостоятельная установка регулировочного крепежа АКПП позволит владельцу американского автомобиля сэкономить значительную сумму денег. Аналогичная процедура, выполненная специалистами технического сервиса, может стоить несколько тысяч рублей.

Неполадки в работе АКПП Форд Фокус 2, связанные с растяжением тормозной ленты, возникают не часто. Но с пробегом более 100 тысяч км сложный механизм может дать сбой. Любое отклонение в работе важных агрегатов должно настораживать владельца. Вовремя проведенные техосмотр или диагностика авто способны предотвратить серьезные поломки и дорогостоящий ремонт.

Источник

натяжение тормозной ленты в АКПП (устранение толчка с 1 на 2 передачу)

Опции темы
Поиск по теме

натяжение тормозной ленты в АКПП (устранение толчка с 1 на 2 передачу)

Решил заняться этой проблемой. Поиск по тырнету о причине дает ссылки на регулировку тормозной ленты. Но данных о том как её регулировать на нашей АКПП пока не нашел. Понял что длинной болта. Их несколько размеров . Хочу взять самый длинный и потихоньку стачивать. Описания до какой степени тянуть не нашел. Буду подбирать опытным путем. Еще думаю стоит заменить уплотнение привода тормозной ленты и цена ему копеечная. Его номер FN0121342 Так-же есть на замену соленоиды с АКПП пробежавшей 78000 км. Буду менять основной. Может кому попадалось до какой степени должен быть натяг ленты.

Если пинки из-за ленты, то виноват её износ, так может проще её заменить, чем коробку несколько раз разбирать?

Я могу и поменять, но большинству надо дешевле.

натяжение тормозной ленты в АКПП

тут ничего сложного нет. Я приурочил регулировку натяга ленты к замене пресловутой задней крышки.
для начала я выложу картинки из мануала, пришлось их разукрасить и переводить дюймы в мм, ну и переводить с АНГЛИЦКОГО на РУССИШ.

в общем из картинок и так все понятно. прикладываю несколько своих фоток.

я нашел болт с такой же резьбой М10 х 1,25 длиной 50-60 мм. на наждаке обточил его, чтобы был похожий на заводской

далее закрутил его от руки до такой степени чтобы лента «обняла) барабан 3-4, при этом барабан покручивал и покачивал. За тем я поставил заднюю крышку и затянул (не сильно) на три болта. Объясню для чего — без крышки барабан имеет некий люфт-ход, и я побоялся, что натяг ленты будет не верен. А с крышкой барабан центруется и встает мертво, без хода-люфта в какую-либо сторону.
После этого болт тормозной ленты затянул с усилием 5Н/м и после этого сделал метки на головке болта и корпусе коробаса

потом открутил его ровно на 3,5 оборота и на резьбе болта , полотном по металлу, сделал метку.
Выкрутил болт и штангель-циркулем измерил длину от начала болта, до метки пилкой. У меня вышло 38,7мм- по таблице нужен болт №6, а у меня стоял болт №4.
Болт я конечно покупать не стал, а свой (который обтачивал) еще обточил и укоротил до нужной длины.

Последний раз редактировалось BBOBAHH; 13.04.2012 в 13:29 .

Источник

Болт регулировки тормозной ленты форд фокус 2

Ремонт АКПП любой сложности

Вариаторы, DSG, гидротрансформаторы, новые и
восстановленные АКПП, запчасти

Мы работаем более чем в 30 городах

4F27E регулировочный болт тормозной ленты

4F27E регулировочный болт тормозной ленты

#1 Сообщение Lans51 » Пн окт 17, 2011 4:20 pm

#2 Сообщение леонид76 » Пн окт 17, 2011 8:48 pm

#3 Сообщение Lans51 » Пн окт 17, 2011 9:44 pm

#4 Сообщение primchik » Вт окт 18, 2011 2:12 pm

#5 Сообщение Lans51 » Вт окт 18, 2011 3:41 pm

#6 Сообщение primchik » Вт окт 18, 2011 5:28 pm

С уважением, Евгений!

Если не мы, то кто! т. 89876955711

#7 Сообщение Lans51 » Вт окт 18, 2011 8:18 pm

#8 Сообщение fred » Ср окт 19, 2011 8:30 am

#9 Сообщение yuriyakpp » Чт окт 20, 2011 6:38 am

#10 Сообщение Lans51 » Чт окт 20, 2011 11:42 am

#11 Сообщение shift » Ср окт 26, 2011 1:39 am

#12 Сообщение 26_23 » Ср окт 26, 2011 6:22 pm

#13 Сообщение Lans51 » Сб окт 29, 2011 8:17 am

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 36 гостей

Сеть техцентров по ремонту АКПП

Компания «АГРЕГАТКА» — это Федеральная сеть технических центров, основной специализацией которых является ремонт и обслуживание автоматических трансмиссий всех типов, включая роботизированные трансмиссии с двойным сцеплением, вариаторные трансмиссии и классические гидромеханические автоматические коробки передач

Источник

Ford Focus Sedan › Logbook › Часть-1. Пинается АКПП Форд Фокус 2 — лечение!

Предистория
Машинку брал с пробегом 113 тыс. км., на 120 тыс. км. поменял масло в АКПП заливал фордовское.
АКПП вела себя спокойно, пробежав до 180 тыс. км. начала отвешивать мне лёгкие поджопники. При плавном переключении на верх не особо чувствовалось. Но на обгонах с газом в пол и на понижение со 2 на 1 передачи были ощутимы. Особенно бесило когда на светофоре останавливался, а АКПП только скидывала со 2 на 1, т.е. был толчок вперёд как только остановился уже.

1. Думал масло пора уже менять, решил залить Liqui Moly ATF 1200. Прикупил фильтр и 8 л. масла для полной замены. Разницы нет никакой, пинки продолжались.

2. Поменял гидроопору и подушки АКПП (в принципе уже пора было менять гидроопору), и в целом пинки стали менее ощутимы.

3. Визит на СТО, парни только по АКПП. Рекомендовали по отзывам в интернете именно эту СТО. Куча контрактных коробок на стеллажах и запись на диагностику за неделю, на ремонт за 1.5-2 месяца.
Итак после диагностики сказали катайся не парься, криминала нет. Если надумаешь делать, то в районе 55.000 р. и 2 недели по времени. Еду на другую СТО, то же самое.

4. Контрактная АКПП по стоимости около 50.000-65.000 р. с гарантией 1 месяц. На разборке от 35.000 р. гарантия 3 дня.

Ремонт АКПП за 350 р.
На драйве натыкаюсь на пост о решении такой проблемы.
Сначала о принципе работы АКПП.

1. Переключении с 1 на 2 — происходит путём блокировки тормозного барабана с помощью тормозной ленты. Мозги дают команду — лента сжимается — барабан тормозится — это и есть включение 2 передачи.

2. Лента имеет некоторый разброс по размерам. А поскольку торможение должно происходить в достаточно определенный момент — должна быть предусмотрена некая заводская точная регулировка при сборке коробки — чтобы при немного разных габаритных размерах ленты — компенсировать эти различия. По идее — тоже самое надо делать и при любой замене ленты на новую.
При растяжении ленты — по идее — получается так : Мозги дают команду — лента сжимается — но момент торможения — происходит — позже чем положено.

3. ДЕЙСТВИТЕЛЬНО — такая регулировка -ПРЕДУСМОТРЕНА. Упорный болт ленты — может быть разной длинны — от 36 мм до 39 мм. С шагом в 0.25 мм. С разными каталожными номерами.

5. Естественно — по мере работы — лента и барабан — немного поднашиваются! — момент схватывания ленты — немного убегает! По логике -лента будет схватывать всё позже и позже.
Что вероятно — и приводит к постепенному появлению толчка с 1 на 2!

Вывод — требуется через определенный период времени или пробега — или при постепенном появлении толчка с 1 на 2 — ПЕРЕ-измерить требуемую длину упорного болта — и заменить!

Причем — проверить это — можно с минимальными усилиями т.к. для выворачивания болта — даже не нужно масло сливать!

Болт расположен под корпусом воздушного фильтра. На нём же нанесена маркировка, цифры или буквы.

Вот ссылка на страницу где всё очень подробно расписано.

На моей АКПП стоял болт с маркировкой «2» значит его длинна 36.5 мм. Измерять какой нужно не стал и заказал сразу через размер, номер «4» с длинной 37.5 мм

Всё просто выкрутил старый и закрутил новый. Сразу не стал писать в БЖ, показалось что АКПП стала более чётко работать, как-то вовремя что-ли переключать передачи, толчки пропали. Думал самовнушение. Проехал уже 500 км и начал придераться, при переключении вверх толчков нет вообще, а со 2 на 1 передачи на светофорах практически не ощутимо, но есть. Закажу ещё один болт на пол размера больше.
Покатаюсь, поставлю новый болт пост дополню. Если решу новый оставить могу за пиво отдать 37.5 мм.

Источник

АКПП, проблемы. (Р)

12000-13000 тыщ.Ну у меня отлегло-окей,делайте.-Мы позвоним.Я у приятеля в Жулебино подождал несколько часов.Звоню,говорят «ждите».Время к закрытию-звоню-«приезжайте до 19» и «до Вас не могли дозвониться».Я -«да во чо-не успею».Они -«приезжайте завтра».В общем задержались,дождались.Смотрю счет-диагностика,устранение,ЗАМЕНА МАСЛА И ФИЛЬТРА,т.е. примерно пол-цены счета.Я приемщику-«чо за дела,только менял,почему не согласовали?».Пошли к мастеру,тот «цвет масла не понравился».Причем смотрю масла меньше в остатке,чем до этого.Где фильтр?-Выбросил.А его дальше кто-то выкинул.ТАКИЕ ДЕЛА.Короче дело ясное,что дело темное.Надо было конечно уперется,но это на след.день к руководству.Ну думаю,ладно,что не делается. Тем паче морально был подготовлен к худшему.Хорошо не в дороге-успокоил себя,т.к. на ч/з пару дней на Урал собирался.
Короче,еду под Уфой минут 40 под 150.Хлоп-и та самая ошибочка.Открываю капот,там масло из сапуна и из под щупа х-т.Звоню тому приемщику.Тот,мол «Вы нагрузочку сбавьте».В общем,пока доехал до места излишек весь выперло.Ошибка не повторялась,нигде не потекло.Вообщем 50-к после этого накатал.
А вечером до поломки я на скорости пробуксовал на луже(тот же значок!),и такая канетель на утро случилась.Потом мнение слышал,что электроника от пробуксовки могла клюкануть и может быть можно было просто сделать сброс ошибки.
Поюзал,поискал.Люди советуют,для начала радиатор промыть,дескать масло может перегреваться и датчик выдавть ошибку.
Попробовать откачать масло малость.Попробую и фары протереть

Может кто-то сталкивался с подобной проблемой,посоветуйте может причину можно устранить не обращаясь к эскулапам.

Что и как называется в устройстве АКПП

Источник
